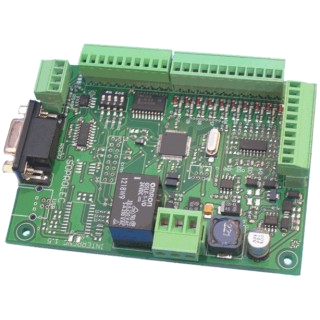

Développée
à l'origine pour le pilotage de machines à commande numérique, les
performances et les fonctionnalités dont dispose ce contrôleur le rende
utilisable dans de nombreux domaines d'application :
Machine d'étiquetage, Machine de montage automatisé, Machine de dépose...
En plus des fonctions déjà existantes dans la version V1.4, la nouvelle génération dispose de :
- Un gain en performance de plus de 60%,
- Taille du buffer de communication accrue pour de meilleurs performances dans les applications de commande numérique
- Un relais de puissance intégré à la carte,
- Une sortie analogique 0/10V,
- Une interface RS485 permettant la mise en réseau des cartes InterpCNC dans des applications industrielles (protocole standard MODBUS),
- Une connectique de qualité par borniers débrochables.
La double Interface dont dispose l'InterpCNC (RS232/RS485) permet
de l'utiliser en pilotage par le PC mais également, de la raccorder
simultanément ou indépendemment (fonctionnement autonome) sur un pupitre
de contrôle externe.
A l’aide du logiciel KYNON, vous disposez d'une solution clé en main pour automatiser un processus à l'aide d'un language de programmation simple.
Grâce à l'utilisation d'une liaison RS485 et du protocole MODBUS, l'intégration dans les applications industrielles pilotées par automate sont simplifiées à l'extrême.
Déplacement des axes :
- Déplacement linéaire d’un axe,
- Interpolation linéaire 2, 3 ou 4 axes jusqu'à 50KHz,
- Génération automatique des profiles d'accélération/décélération,
- Interpolation circulaire 2 axes.
Fonctions :
- Prise d’origine par recherche de changement d’état d’un contact (origine machine)
- Recherche de la position d'un contact (palpeur d'outils ou palpeur)
- Arrêt immédiat ou avec rampe par activation d'une entrée,
Entrées / Sorties :
- 10 entrées protégées et filtrées 0 à 30V,
- 1 entrée analogique (résolution 10 bits).
- 4 sorties opto-couplées,
- 1 sortie TTL,
- 1 sortie relais 10A/250V
- 1 sortie analogique 0/10V
- 8 sorties TTL pour les commandes PAS/DIRECTION des axes
Interface :
- Alimentation 12 à 30VDC non régulé (50mA),
- Communication RS232 ou USB (via un câble de conversion RS332/USB),
- Communication RS485 avec protocole MODBUS
- Led de visualisation de l'état des entrées / sorties
Spécifications :
- Dimensions : 110 x 80mm
- Fréquence des signaux de commande moteurs : Jusqu'à 50KHz sur 4 axes
- Communication RS232 de 19200 à 256000b/s
- Communication RS485 de 19200 à 1Mb/s
- Sauvegarde des paramètres en EEPROM
Compatibilité logiciel :
- GALAAD
- KYNON
- Terminal/Automate Modbus RTU
Specifications
| Brand | Soprolec |
| Axes | 4 Axes |
| Inputs | 10 |
| Outputs | 6 |
| Analog inputs | 1 |
| Analog outputs | 1 |
| Interface | Modbus RS485, RS232 |
