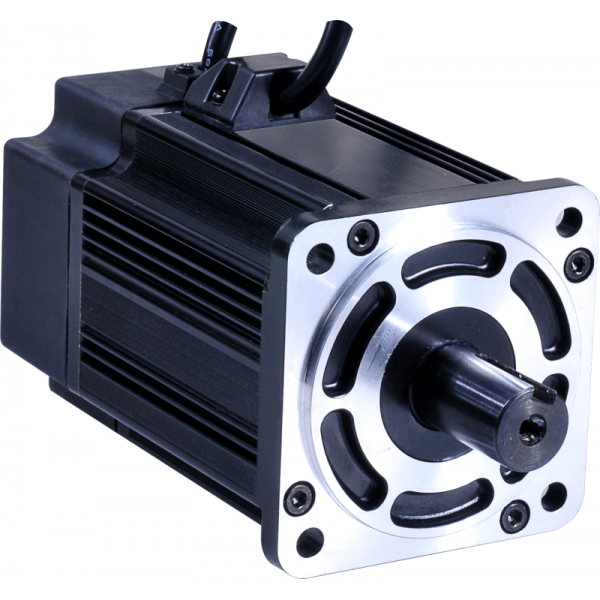

Spécifications
- Moteur 3 phases de taille NEMA 42
- Couple de maintien de 12Nm
- Plage de vitesse de 0 à 2000 tr/mn
- Codeur incrémental de 1000 points (résolution 4000 points par tour), signaux A , A-, B , et B-
- Arbre 19mm
- Mouvements fluides et silencieux, échauffement réduit
Quand ce moteur est associé à un variateur ES-DH2306,
vous disposez d'un système en boucle fermée qui vous préserve des
risques de décrochage et de perte de pas souvent rencontré dans les
solutions à base de moteurs pas à pas.
Le fonctionnement en boucle fermée permet par ailleurs un gain en vitesse et en couple de l'ordre de 30% par rapport à une solution comparable à base de moteur pas à pas.
Le variateur ES-DH2306
prend en charge la gestion de la régulation et donc du codeur. Pour les
cartes de contrôle, vous êtes toujours en présence d'une motorisation
pilotée par des signaux Pulses/direction.
Vous disposez par ailleurs d'un signal d'erreur (tolérance programmable) envoyé par le variateur en cas de blocage du moteur.
Vous bénéficiez avec cette solution des avantages des moteurs pas à
pas : couple élevé, simplicité de mise en œuvre; et aussi, des
avantages du servomoteur : précision, asservissement.
Spécifications
| Modèle: | ES2-MH342120 |
| Taille : | NEMA 42 |
| Phases: | 3 |
| Angle des pas: | 1.2° |
| Nombre de fils | 3 |
| Couple maintient: | 12.0Nm |
| Résolution codeur: | 4,000 pulses/tour |
| Dimension arbre : | 19mm |
| Courant: | 4.2 A |
| Inductance: | 13 mH |
| Résistance: | 1.2 Ohm |
| Inertie rotor: | 10.8 Kg.cm² |
| Longueur (corps): | 161 mm |
| Poids: | 2.7Kg |
Specifications
| Brand | Leadshine |
| NEMA | 42 |
| Torque | 12 Nm |
| Number of phases | 3 |
| Current per phase | 4.2 A |
| Encoder resolution | 1000 points (4000 pulses/rotation) |
| Weight | 2.7 kg |
