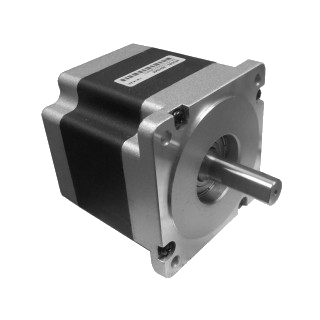

Moteur pas à pas 4.5 Nm - Nema 34

4.2A par phase (Unipolaire)
8 fils - 200 pas par tour (1.8° par pas)
Arbre 12mm à clavette - Poids 2.3Kg

97,25 € HT 97.25 EUR 97,25 €

97,25 €

116,70 € 116,70 € TTC

  • Nema
  • Couple
  • Nombre de phases
  • Courant
  • Diamètre de l'arbre
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Longueur du corps
  • Nombre de fils
  • Frein
  • Poids

Cette combinaison n'existe pas.

En cours de réapprovisionnement

Téléchargements :

Datasheet 86HS45

Référence interne: M86HS45

Moteur pas à pas bipolaire 4.5Nm


Le moteur pas à pas hybride 86HS45 fait partie d'une gamme de moteurs conçus pour des applications hautes performances.  La qualité du produit est assurée par un contrôle qualité certifié ISO9001-2000.


Résolution angulaire1.8°
Précision de positionnement des pas+5%(Pas entier, sans charge)
Température maximum80°CMax
Température ambiante d'utilisation-10°C -- +50°C
Résistance d'isolement100MΩmin.500VDC
Rigidité diélectrique500VAC durant une minute
Jeu radial de l'arbre0.06 Max.(sous charge de 450g)
Jeu axial de l'arbre0.08 max.(sous charge de 450g)
Nombre de fils
8 fils


Modèle

Raccordement

Couple de
blocage Nm

Courant Phase  (A)

Résistance phase (Ohm)

Inductance phase (mH) Inertie rotor g.cm² Poids Kg

86HS45

(Bipolaire) Parallèle

4.5

6

0.4±10%

3.5±20% 1400 2.3

86HS45

(Bipolaire) Série

4.5

3

1.6±10%

14±20% 1400 2.3

86HS45

Unipolaire

3.3

4.2

0.8±10%

3.5±20% 1400 2.3





Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Nema 34
Couple 4.5 Nm
Nombre de phases 2
Courant 4.2 A
Diamètre de l'arbre 12 mm
Résistance phase (Ohms) 0.8 Ohm
Inductance phase (mH) 3.5 mH
Angle des pas 1.8°
Longueur du corps 80 mm
Nombre de fils 8
Frein Sans
Poids 2.3 kg
