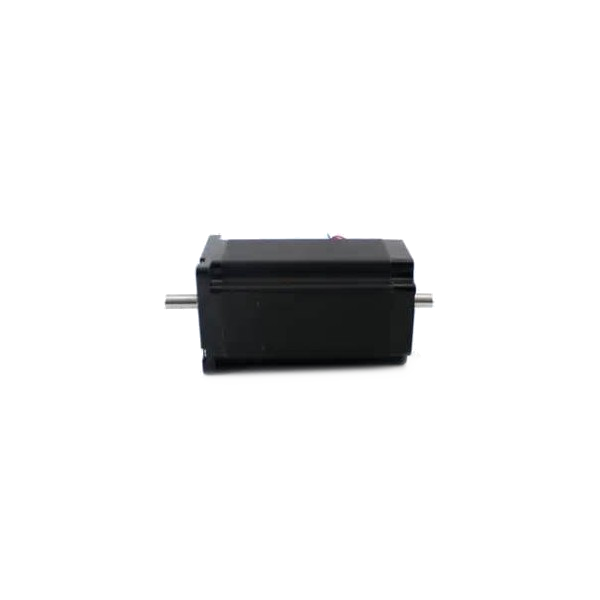

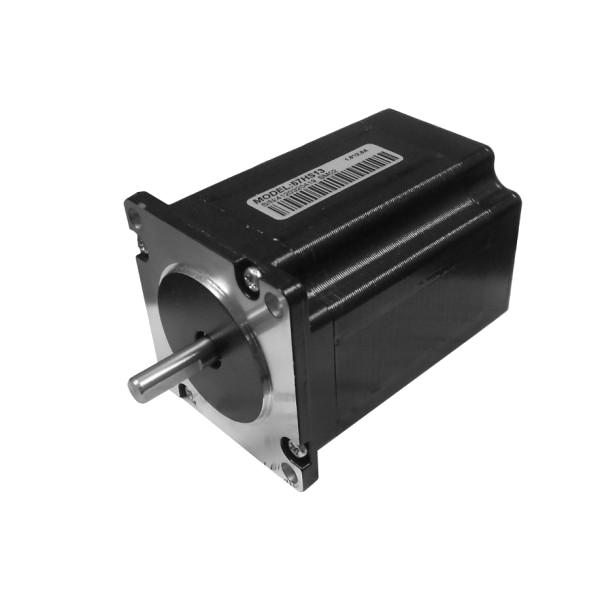

Moteur pas à pas 1.8 Nm - Nema 23 - arbre double

M57HS13D
Moteur pas à pas bipolaire 1.8Nm Arbre double

44,95 € HT 44.95 EUR 44,95 €

44,95 €

53,94 € 53,94 € TTC

  • Nema
  • Couple
  • Nombre de phases
  • Courant
  • Diamètre de l'arbre
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Arbre
  • Longueur du corps
  • Nombre de fils
  • Frein
  • Poids

Cette combinaison n'existe pas.

Téléchargements :

Datasheet 57HS13D

Référence interne: M57HS13D

Moteur pas à pas bipolaire 1.8Nm Arbre double


Le moteur pas à pas hybride 57HS13D fait partie d'une gamme de moteurs conçus pour des applications hautes performances.  La qualité du produit est assurée par un contrôle qualité certifié ISO9001-2000.


Résolution angulaire 1.8°
Précision de positionnement des pas +5%(Pas entier, sans charge)
Température maximum 80°CMax
Température ambiante d'utilisation -10°C -- +50°C
Résistance d'isolement 100MΩmin.500VDC
Rigidité diélectrique 500VAC durant une minute
Jeu radial de l'arbre 0.06 Max.(sous charge de 450g)
Jeu axial de l'arbre 0.08 max.(sous charge de 450g)
Nombre de fils
8 fils



Modèle

Raccorde-ment

Couple de
blocage
Nm(Oz-in)

Courant Phase  (A)

Résistance phase (Ohm)

Inductance phase (mH) Inertie rotor g.cm² (Oz-in-sec²) Poids Kg

57HS13D

(Bipolaire) Parallèle

1.8
(254.88)

4.0

0.5±10%

2.1±20% 460
(0.006532)
1.0

57HS13D

(Bipolaire) Série

1.8
(254.88)

2.0

2±10%

8.4±20% 460
(0.006532)
1.0

57HS13D

Unipolaire

1.3
(184.08)

2.8

1±10%

2.1±20% 460
(0.006532)
1.0




Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Nema 23
Couple 1.8 Nm
Nombre de phases 2
Courant 2.8 A
Diamètre de l'arbre 6.35 mm
Résistance phase (Ohms) 1.0 Ohm
Inductance phase (mH) 1.6 mH
Angle des pas 1.8°
Arbre Double
Longueur du corps 76 mm
Nombre de fils 8
Frein Sans frein
Poids 1.0 kg
