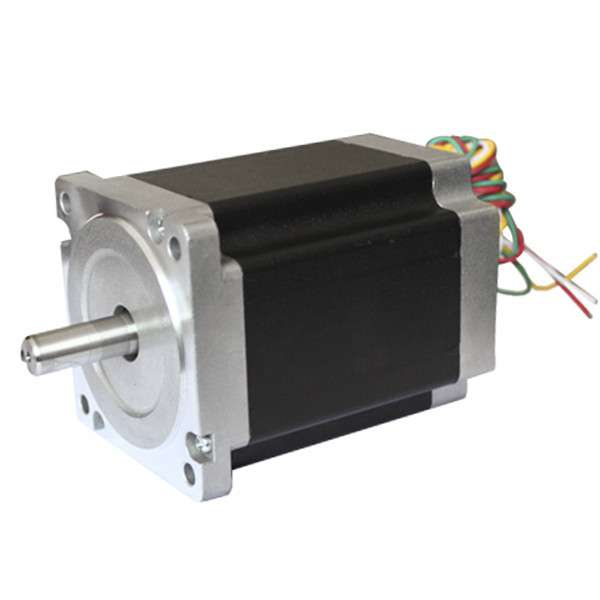

Moteur pas à pas bipolaire 21Nm
Le
moteur pas à pas 110HS210 fait partie d'une gamme de moteurs conçus
pour des applications hautes performances. La qualité du produit est
assurée par un contrôle qualité certifié ISO9001-2000.
Driver compatible : 2CM880 et DMD8070
| Résolution angulaire | 1.8° |
| Précision de positionnement des pas | +5%(Pas entier, sans charge) |
| Température maximum | 80°CMax |
| Température ambiante d'utilisation | -20°C -- +50°C |
| Résistance d'isolement | 100MΩmin.500VDC |
| Rigidité diélectrique | 500VAC durant une minute |
| Jeu radial de l'arbre | 0.02 Max.(sous charge de 450g) |
| Jeu axial de l'arbre | 0.08 max.(sous charge de 450g) |
| Nombre de fils | 4 fils |
Modèle | Raccordement | Couple de | Courant Phase (A) | Résistance phase (Ohm) | Inductance phase (mH) | PoidsKg |
110HS210 | Bipolaire | 21.0 | 6.5 | 0.72 ±10% | 11.5 ±20% | 8.9 |
Accessoires
Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.
Spécifications
| Marque | SOPROLEC |
| Nema | 42 |
| Couple | 21 Nm |
| Nombre de phases | 2 |
| Diamètre de l'arbre | 19 mm |
| Courant par phase | 6.5 A |
| Inertie du rotor | 10.9 kg/cm2 |
| Longueur du corps | 150 mm |
| Frein | Sans frein |
| Poids | 8.4 kg |
