Dans un environnement industriel où la précision, la rapidité et la connectivité sont devenues des critères essentiels, la série EL8 s’impose comme une solution incontournable pour les professionnels de l’automatisation. Conçue pour offrir une performance de haut niveau, une intégration simplifiée et une sécurité maximale, cette gamme de servovariateurs distribuée par SOPROLEC incarne une nouvelle ère dans le contrôle de mouvement.

Une évolution majeure dans le contrôle de mouvement

Les besoins des industriels évoluent vers plus de productivité, de flexibilité et de sécurité. C’est dans ce contexte que la série EL8 a été développée. Adaptée aux applications les plus exigeantes, telles que la robotique, les machines CNC, l’emballage, le positionnement multi-axes ou encore les systèmes pick & place, elle combine la technologie servo avancée avec une conception compacte, communicante et évolutive. La série EL8 offre aux intégrateurs, constructeurs de machines et bureaux d’études un outil performant, modulaire et durable.

Des performances au service de la précision

Le cœur du variateur EL8 repose sur une architecture de contrôle vectoriel haute vitesse basée sur une modulation sinusoïdale SVPWM. Cette technologie permet d’obtenir une réponse dynamique ultra-rapide, tout en assurant une stabilité parfaite et un contrôle précis du couple et de la vitesse, même en cas de variation de charge. Grâce à ses algorithmes de compensation d’inertie et à son filtrage adaptatif, le variateur garantit une précision de positionnement micrométrique, idéale pour les applications nécessitant un contrôle fin et constant.

Le servo intelligent du EL8 intègre une fonction d’auto-réglage dynamique qui simplifie grandement la mise en service. En quelques secondes, le système ajuste automatiquement les gains PID en fonction de la charge et de la rigidité mécanique de l’installation. Couplé au logiciel Motion Studio, il permet de visualiser en temps réel les courbes de vitesse, de couple et de position, facilitant ainsi le diagnostic et l’optimisation des performances. Ce système d’auto-tuning intelligent réduit considérablement le temps de paramétrage tout en garantissant la stabilité du mouvement, sans oscillations ni vibrations parasites.

Fonctionnalités servo avancées

La série EL8 se distingue également par une série de fonctions servo intelligentes qui améliorent la précision, la rapidité et la sécurité du système.

Parmi ces innovations, on retrouve la réponse en fréquence rapide (jusqu’à 3,5 kHz) qui assure une réaction immédiate aux variations de charge, le contrôle de suivi zéro (ZTC) qui élimine les décalages de position lors des accélérations, ainsi que la mise au point automatique en un clic (One-click tuning), qui simplifie et accélère considérablement le réglage des gains servo.

Le variateur propose aussi un contrôle en boucle fermée complet, permettant d’éliminer les écarts dus aux jeux mécaniques ou aux tolérances, garantissant ainsi une précision de positionnement inégalée. La fonction de synchronisation de portique (Gantry Synchronization) permet de synchroniser plusieurs axes avec une précision extrême, idéale pour les machines multi-axes ou les portiques de manutention.

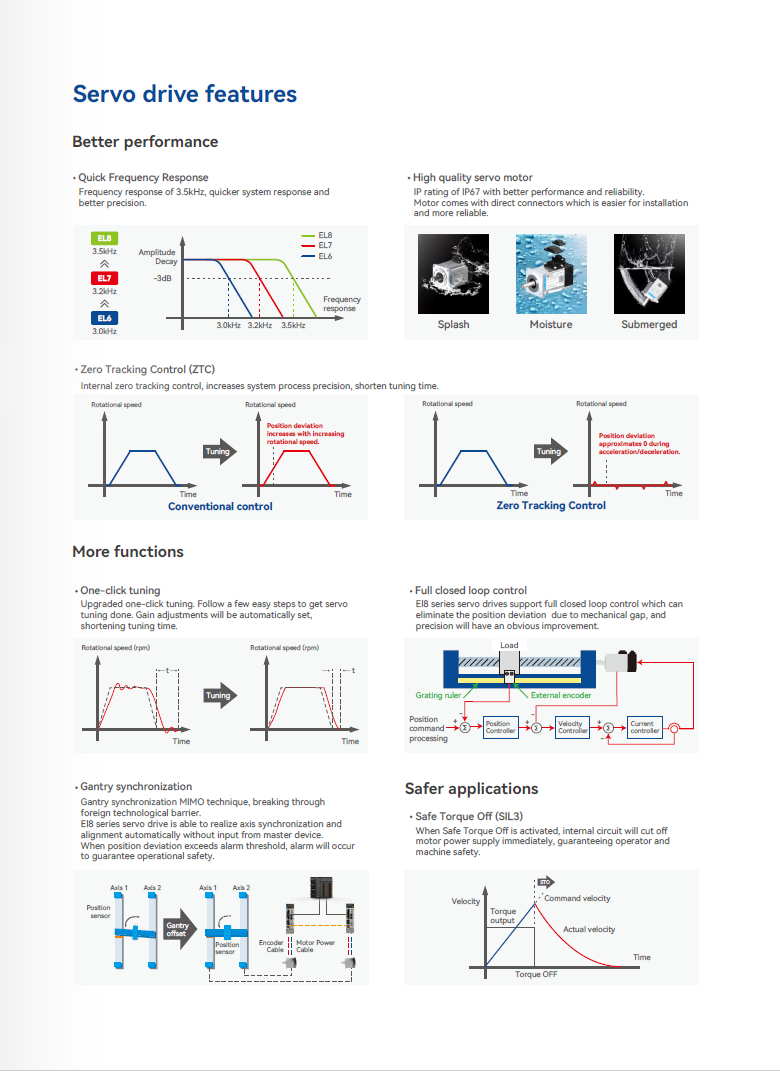

Voir l’image ci-dessous pour plus de détails sur les fonctionnalités servo avancées du EL8 :

Connectivité et communication universelle

Le variateur EL8 s’intègre aisément dans tous types d’architectures industrielles grâce à sa compatibilité avec les principaux protocoles de communication. Il supporte EtherCAT, pour un contrôle temps réel ultra-rapide permettant la synchronisation jusqu’à 128 axes. Il est également compatible CANopen, reconnu pour sa simplicité d’intégration et sa fiabilité, ainsi que Modbus RTU, qui assure une communication universelle via port RS-485, idéale pour une connexion directe avec la majorité des automates du marché. Cette ouverture de communication rend la série EL8 parfaitement adaptée aussi bien aux nouvelles installations qu’à la modernisation de systèmes existants.

Outre la communication bus, le variateur dispose d’une interface d’entrées/sorties complète comprenant jusqu’à 16 signaux logiques configurables. On y retrouve notamment les entrées “Home”, “Limit+”, “Limit-”, “Servo ON” ou “Emergency Stop”, ainsi que les sorties “Servo Ready”, “Alarm”, “In-Position” ou “Brake Control”. La compatibilité PNP/NPN et les temps de réponse extrêmement courts garantissent une réactivité optimale dans les applications à grande vitesse.

Compatibilité moteurs et flexibilité d’application

La série EL8 est parfaitement compatible avec les servomoteurs ELM Series, couvrant une large plage de puissances de 200 W à 7,5 kW. Ces moteurs existent en versions standard, haute vitesse ou haut couple selon les besoins. Leur codeur absolu multitours 23 bits offre une résolution exceptionnelle, garantissant un positionnement précis sans perte de donnée, même après coupure d’alimentation. Cette compatibilité permet d’adapter chaque combinaison variateur/moteur à l’application visée, qu’il s’agisse de mouvement rapide, de maintien de couple ou de positionnement très fin.

Le variateur prend en charge plusieurs modes de commande, Position pour les tâches d’indexation ou de découpe, Vitesse pour les entraînements continus tels que convoyeurs ou bobineuses, et Couple pour les applications nécessitant un contrôle d’effort, comme le vissage ou le pressage. Un mode de recherche de point d’origine (“Homing”) automatique complète ces fonctions pour simplifier le cycle de référence des axes.

Sécurité intégrée et fiabilité industrielle

La sécurité occupe une place centrale dans la conception du variateur EL8. Tous les modèles intègrent la fonction STO (Safe Torque Off) certifiée SIL3, permettant de désactiver le couple moteur instantanément sans couper l’alimentation du variateur. Cette fonctionnalité assure une protection efficace des opérateurs et des machines, conforme aux normes européennes de sécurité industrielle.

En parallèle, le variateur embarque un ensemble complet de protections contre les surtensions, sous-tensions, surchauffes, surcharges, courts-circuits, pertes de phase, erreurs codeur ou survitesses. Un système de journalisation interne (“Black Box”) enregistre les événements et anomalies, facilitant le diagnostic et la maintenance préventive. Cette intelligence embarquée augmente la fiabilité du système tout en réduisant les temps d’arrêt.

Une utilisation intuitive et un entretien simplifié

L’un des points forts du EL8 est sa simplicité d’utilisation. Son panneau avant est doté d’un afficheur LED 8 segments et de 5 touches de navigation ergonomiques, facilitant la configuration directe. Le port USB Type-C intégré permet la communication rapide avec un PC via Motion Studio, sans nécessiter d’alimentation secteur. L’utilisateur peut ainsi configurer, sauvegarder et restaurer les paramètres en toute simplicité.

Le système de refroidissement à ventilateur intelligent adapte automatiquement sa vitesse selon la température interne, réduisant le bruit et la consommation énergétique. Ce design compact, combiné à une excellente gestion thermique, assure un fonctionnement stable et prolonge la durée de vie du matériel.

Des applications dans tous les secteurs industriels

Grâce à sa flexibilité et à ses performances, la série EL8 trouve sa place dans de nombreux domaines. Elle équipe aussi bien des machines d’emballage et d’étiquetage que des lignes de production automatisées, des machines CNC, des robots industriels, ou encore des systèmes de dosage, de pressage et de remplissage. Partout où la précision, la rapidité et la fiabilité sont requises, le EL8 apporte une solution robuste et performante.

Pourquoi choisir la série EL8 ?

Le variateur EL8 se distingue par un ensemble d’atouts concrets, des performances servo exceptionnelles, une compatibilité multi-protocoles (EtherCAT, CANopen, Modbus RTU), des fonctions de sécurité intégrées (STO SIL3), une mise en service rapide grâce à l’auto-tuning, une interface intuitive et une compatibilité moteur étendue. Sa conception moderne et son intelligence intégrée en font un choix idéal pour les industriels souhaitant allier performance, simplicité et sécurité.

Conclusion

La série EL8 représente parfaitement la philosophie de SOPROLEC, offrir aux industriels des solutions d’automatisme innovantes, fiables et connectées. Grâce à sa technologie servo avancée, sa sécurité intégrée et sa compatibilité universelle, le variateur EL8 se positionne comme un partenaire essentiel pour toutes les machines où la performance, la précision et la sécurité sont des priorités. Avec SOPROLEC, vous bénéficiez d’un accompagnement technique complet pour intégrer la série EL8 dans vos projets et optimiser vos systèmes d’automatisation avec confiance et efficacité.
