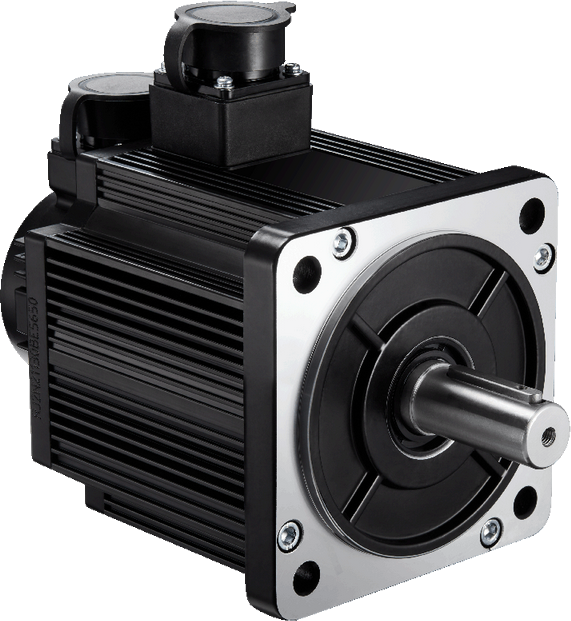

ELVM130150V48xM-M17-HD
- Rated voltage 48VDC, rated power 1200W
- Frame 130 mm, rated torque 3.8 N·m, rated speed 3000 rpm
- Avec frein ELVM130150V48EM-M17-HD
-
Sans frein
ELVM130150V48FM-M17-HD
- Insulation class: Class F
- 17-bit multi-turn absolute magnetic encoder
- IP65
| Model | ELVM130150V48FM-M17-HD / ELVM130150V48EM-M17-HD |
| Frame Size (mm) | 130 |
| Rated Voltage (Vac) | 48 |
| Rated Power (W) | 1500 |
| Rated Torque (N.m) | 4.8 |
| Peak Torque (N.m) | 12.5 |
| Rated Speed (rpm) | 3000 |
| Peak Speed (rpm) | 4000 |
| Rated Current (Amp) | 37.5 |
| Peak Current (Amp) | 98 |
| Torque Constant (N.m/Amp) | 0.13 |
| Back EMF Constant (V/krpm) | 8.2 |
| Resistance (Ω) |
0.024 |
| Inductance (mH) |
0.095 |
| Inertia (kg*m2*10-4) | 15.55 |
| Poles | 10 |
| Encoder Type | 17bit absolute |
| IP Rating | IP65 |
| Weight (Kg) | 6.7 / 7.6 |
Spécifications
| Frein | Sans frein ou Avec frein |
| Marque | Leadshine |
| Couple | 4.8 Nm |
| Puissance | 1500 W |
| Courant | 37.5 A |
| Tension | 48 V |
| Diamètre de l'arbre | 22 mm |
| Vitesse nominale | 3000 rpm |
| Taille du carré | 130 mm |
| Type de codeur | 17 bit absolu multitours magnétique |
