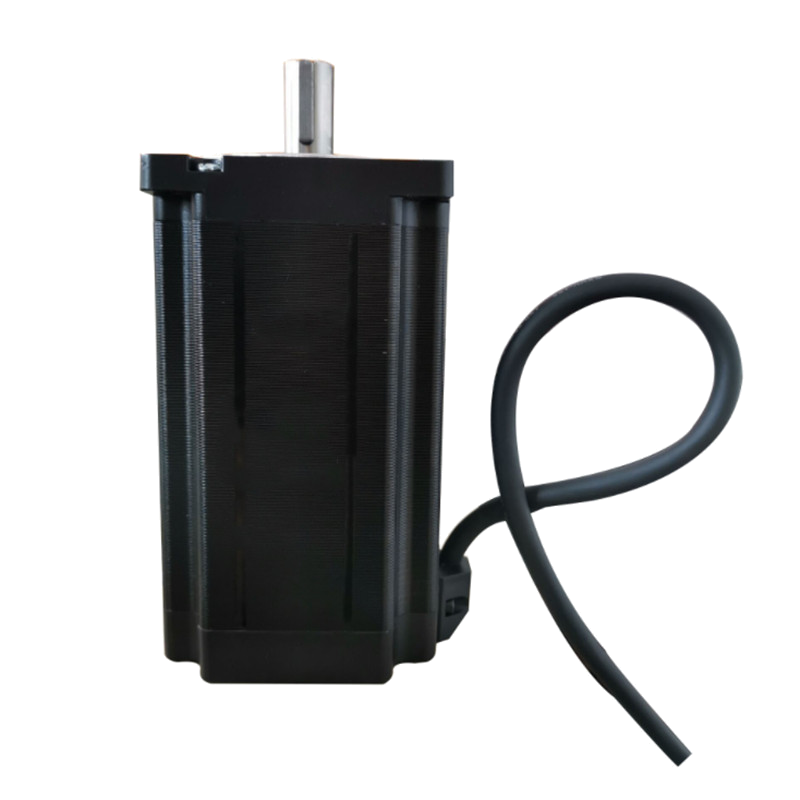

Moteur pas à pas 12 Nm – Nema 34
6 A par phase
4 fils - 200 pas par tour (1.8° par pas)
Arbre 14mm à clavette - Poids 5.4Kg
Longueur de l'arbre : 32mm
Téléchargements :
Référence interne:
M86HS120S
Moteur pas à pas bipolaire 12Nm
Le moteur pas à pas 86HS120S
fait partie d'une gamme de moteurs conçus pour des applications hautes
performances. La qualité du produit est assurée par un contrôle qualité
certifié ISO9001-2000.
Driver compatible : 2CM880 et DMD8070
| Résolution angulaire | 1.8° |
| Précision de positionnement des pas | +5%(Pas entier, sans charge) |
| Température maximum | 80°CMax |
| Température ambiante d'utilisation | -20°C -- +50°C |
| Résistance d'isolement | 100MΩmin.500VDC |
| Rigidité diélectrique | 500VAC durant une minute |
| Jeu radial de l'arbre | 0.06 Max.(sous charge de 450g) |
| Jeu axial de l'arbre | 0.08 max.(sous charge de 450g) |
|
Nombre de fils |
4 fils |
|
Modèle |
Raccordement |
Couple de |
Courant Phase (A) |
Résistance phase (Ohm) |
Inductance phase (mH) |
Poids Kg |
|
86HS120S |
Bipolaire |
12.0 |
6.0 |
0.70±10% |
7.9±20% |
5.4 |
Accessoires
Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.
Spécifications
| Nema | 34 |
| Couple | 12 Nm |
| Nombre de phases | 2 |
| Courant | 6 A |
| Diamètre de l'arbre | 14 mm |
| Longueur de l'arbre | 32 mm |
| Résistance phase (Ohms) | 0.7 Ohm |
| Inductance phase (mH) | 7.9 mH |
| Angle des pas | 1.8° |
| Longueur du corps | 152 mm |
| Frein | Sans frein |
| Poids | 5.4 kg |
