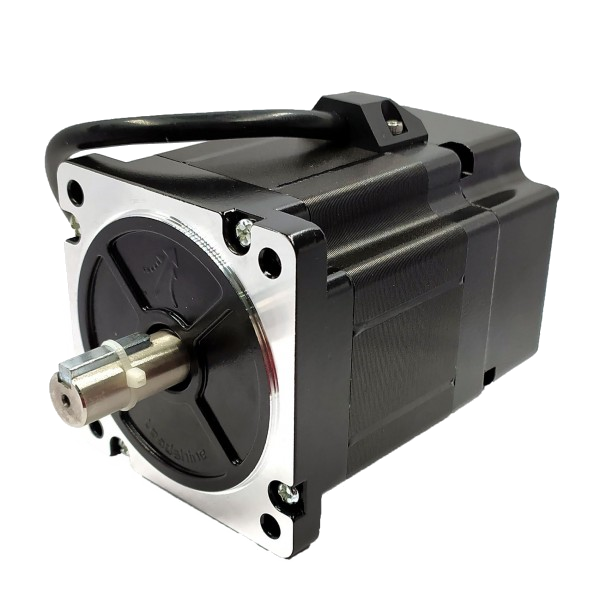

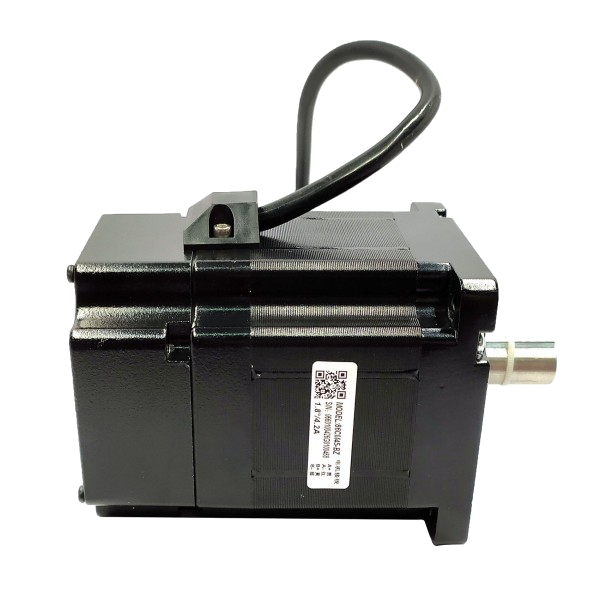

Moteur pas à pas bipolaire NEMA 34 - 4.5Nm avec frein
Le 86CM45-BZ est un moteur pas à pas 2 phases offrant un couple de maintien de 4,5 Nm et équipé d'un frein de 6 Nm de couple de friction statique.
Le frein 24VDC intégré peut être piloté par un driver, un automate
PLC ou une carte d'axes et ainsi être automatiquement activé lorsque le
moteur n'est plus alimenté.
Il peut être utilisé dans de nombreuses applications industrielles en
offrant d'excellentes performances telles que haute précision, faible
échauffement et faibles vibrations.
| 86CM45-BZ | |
|---|---|
| Taille: | NEMA 34 |
| Phases: | 2 |
| Angle des pas: | 1.8° |
| Précision: | ±0.9° |

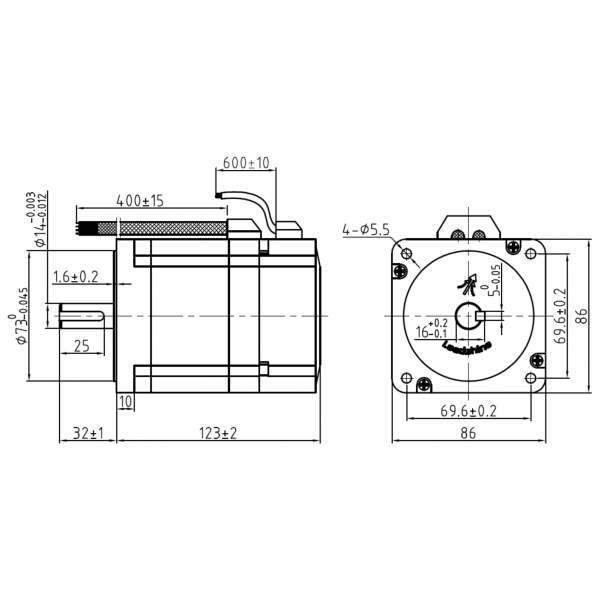

| Longueur (corps): | 123 mm |
| Nombre de fils: | 4 |
| Couple de maintien: | 4,6 Nm |
| Courant: | 4,2 A/Phase |
| Tension: | 3,2 V |
| Résistance: | 0.51 Ω |
| Inductance: | 4,7 mH |
| Inertie du rotor: | 2 kg-cm2 |
| Diamètre de l'axe: | 14 mm |
| Type d'arbre: | simple |
| Poids: | 2,6 kg |
| Classe d'isolation: | B |
| Résistance d'isolation: | Min 100 MΩ,500 VDC) |
| Température de fonctionnement: | -10 - 50°C (14 - 122°F) |
| Echauffement(Max): | 80K |
| Jeu radial: | Max 0.02 mm avec 450g de charge |
| Jeu axial: | Max 0.08 mm avec 900g de charge |
| Caractéristiques du frein | |
|---|---|
| Couple de friction statique: | 6 Nm |
| Tension: | 24 V DC |
| Puissance: | 4W |
Accessoires
Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.
Spécifications
| Nema | 34 |
| Couple | 4.6 Nm |
| Nombre de phases | 2 |
| Courant | 4.2 A |
| Diamètre de l'arbre | 14 mm |
| Résistance phase (Ohms) | 0.51 Ohm |
| Inductance phase (mH) | 4.7 mH |
| Angle des pas | 1.8° |
| Inertie du rotor | 2.0 kg/cm2 |
| Longueur du corps | 123 mm |
| Frein | Avec frein |
| Poids | 2.7 kg |
