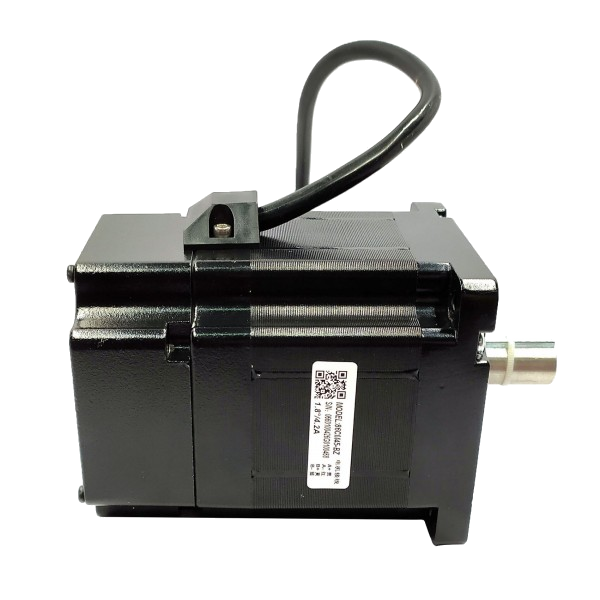

Moteur pas à pas 4.5 Nm - Nema 34 - avec Frein

Moteur pas à pas Nema 34 - 4.5 Nm avec frein
2 phases, 4 fils - Longueur 144mm
Arbre de 14mm (avec clavette de 5mm)

178,70 € HT 178.70000000000002 EUR 178,70 €

178,70 €

214,44 € 214,44 € TTC

  • Nema
  • Couple
  • Nombre de phases
  • Courant
  • Diamètre de l'arbre
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Inertie du rotor
  • Longueur du corps
  • Frein
  • Poids

Cette combinaison n'existe pas.

En rupture de stock

Product Documents

Datasheet 86CM45-BZ

Référence interne: M86CM45-BZ


Moteur pas à pas bipolaire NEMA 34 - 4.5Nm avec frein

Le 86CM45-BZ est un moteur pas à pas 2 phases offrant un couple de maintien de 4,5 Nm et équipé d'un frein de 6 Nm de couple de friction statique.

Le frein 24VDC intégré peut être piloté par un driver, un automate PLC ou une carte d'axes et ainsi être automatiquement activé lorsque le moteur n'est plus alimenté.
Il peut être utilisé dans de nombreuses applications industrielles en offrant d'excellentes performances telles que haute précision, faible échauffement et  faibles vibrations.


86CM45-BZ
Taille: NEMA 34
Phases: 2
Angle des pas: 1.8°
Précision: ±0.9°
Longueur (corps): 123 mm
Nombre de fils: 4
Couple de maintien: 4,6 Nm
Courant: 4,2 A/Phase
Tension: 3,2 V
Résistance: 0.51 Ω
Inductance: 4,7 mH
Inertie du rotor: 2 kg-cm2
Diamètre de l'axe: 14 mm
Type d'arbre: simple
Poids: 2,6 kg
Classe d'isolation: B
Résistance d'isolation: Min 100 MΩ,500 VDC)
Température de fonctionnement: -10 - 50°C (14 - 122°F)
Echauffement(Max): 80K
Jeu radial: Max 0.02 mm avec 450g de charge
Jeu axial: Max 0.08 mm avec 900g de charge




Caractéristiques du frein
Couple de friction statique: 6 Nm
Tension: 24 V DC
Puissance: 4W




Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Nema 34
Couple 4.6 Nm
Nombre de phases 2
Courant 4.2 A
Diamètre de l'arbre 14 mm
Résistance phase (Ohms) 0.51 Ohm
Inductance phase (mH) 4.7 mH
Angle des pas 1.8°
Inertie du rotor 2.0 kg/cm2
Longueur du corps 123 mm
Frein Avec
Poids 2.7 kg
