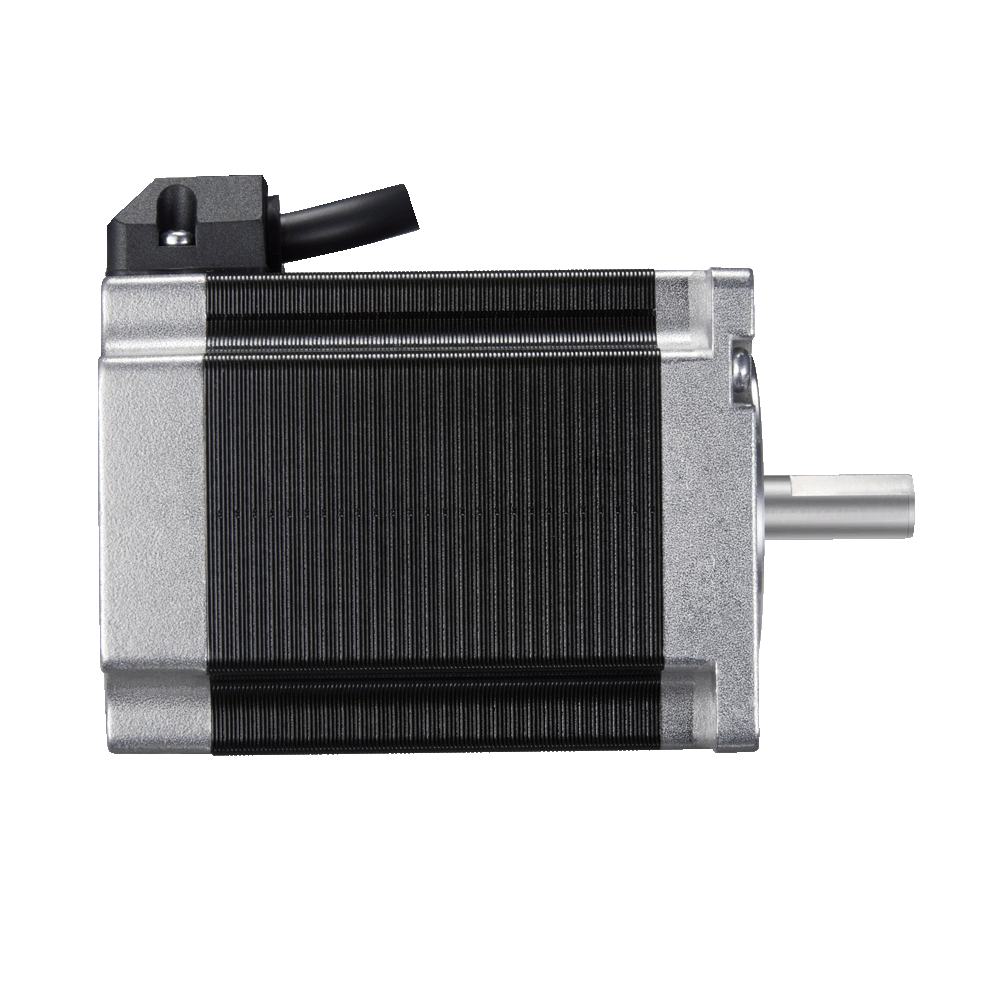

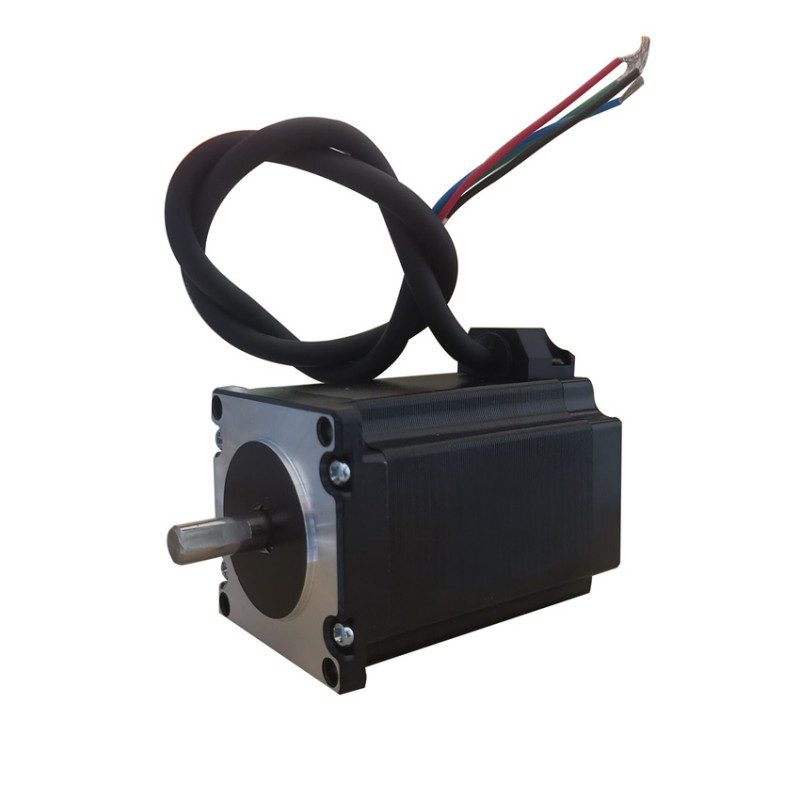

Moteur pas à pas bipolaire NEMA 23 - 2.6Nm
Le 57CM26 est un moteur pas à pas 2 phases offrant un couple de maintien de 2.6 Nm.
Il peut être utilisé dans de nombreuses applications industrielles en
offrant d'excellentes performances telles que haute précision, faible
échauffement et faibles vibrations.
| 57CM26 | |
|---|---|
| Taille: | NEMA 23 |
| Phases: | 2 |
| Angle des pas: | 1.8° |
| Précision: | ±0.9° |
| Longueur (corps): | 84 mm |
| Nombre de fils: | 4 |
| Couple de maintien: | 2.6 N.m (369 oz-in) |
| Courant: | 5 A/Phase |
| Tension: | 2.2 V |
| Résistance: | 0.44 Ω |
| Inductance: | 2 mH |
| Inertie du rotor: | 0.52 kg-cm2 (0.00736 oz-in-sec2 ) |
| Diamètre de l'axe: | 8 mm (0.315 inch) |
| Type d'arbre: | simple |
| Poids: | 1.2 kg |
| Classe d'isolation: | B |
| Résistance d'isolation: | Min 100 MΩ, 500 VDC) |
| Température de fonctionnement: | -10 - 50°C (14 - 122°F) |
| Échauffement (max): | 80K |
| Jeu radial: | Max 0.02 mm avec 450g de charge |
| Jeu axial: | Max 0.08 mm avec 900g de charge |
Accessoires
Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.
Spécifications
| Marque | Leadshine, SOPROLEC |
| Nema | 23 |
| Couple | 2.6 Nm |
| Nombre de phases | 2 |
| Courant | 5 A |
| Diamètre de l'arbre | 8 mm |
| Résistance phase (Ohms) | 0.44 Ohm |
| Inductance phase (mH) | 2 mH |
| Angle des pas | 1.8° |
| Inertie du rotor | 0.52 kg/cm2 |
| Longueur du corps | 84 mm |
| Frein | Sans frein |
| Poids | 1.4 kg |
