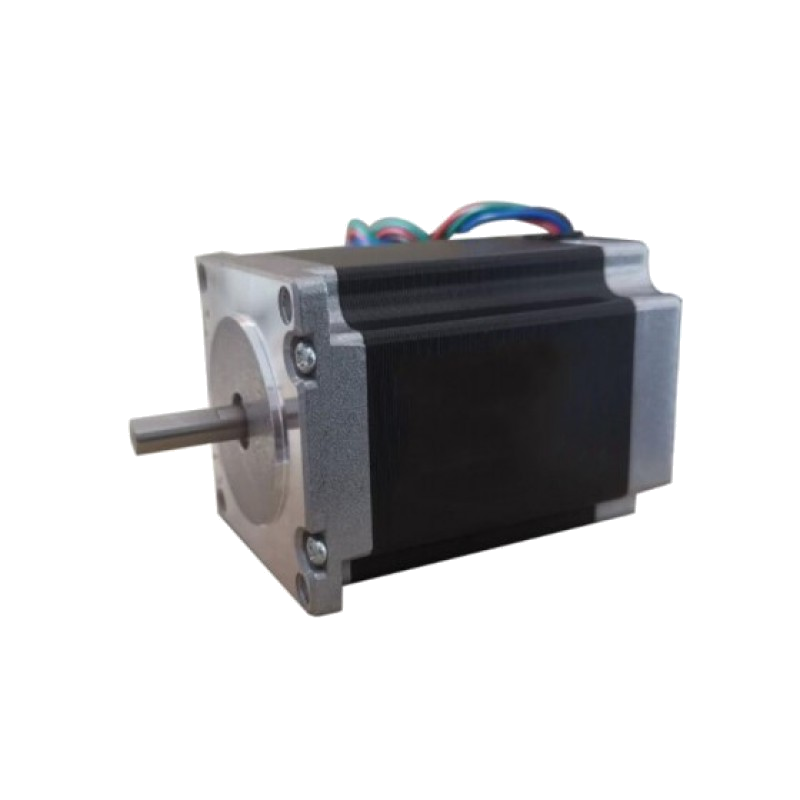

Moteur pas à pas 1.3 Nm - Nema 23 - 4A

Moteur pas à pas bipolaire 1.3Nm Nema 23
Courant 4A/Phase
2 phases
Arbre 6.35mm, Long. 55mm

25,70 € HT 25.7 EUR 25,70 €

25,70 €

30,84 € 30,84 € TTC

  • Marque
  • Marque
  • Nema
  • Couple
  • Nombre de phases
  • Courant
  • Diamètre de l'arbre
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Inertie du rotor
  • Longueur du corps
  • Frein
  • Poids

Cette combinaison n'existe pas.

En cours de réapprovisionnement

Téléchargements :

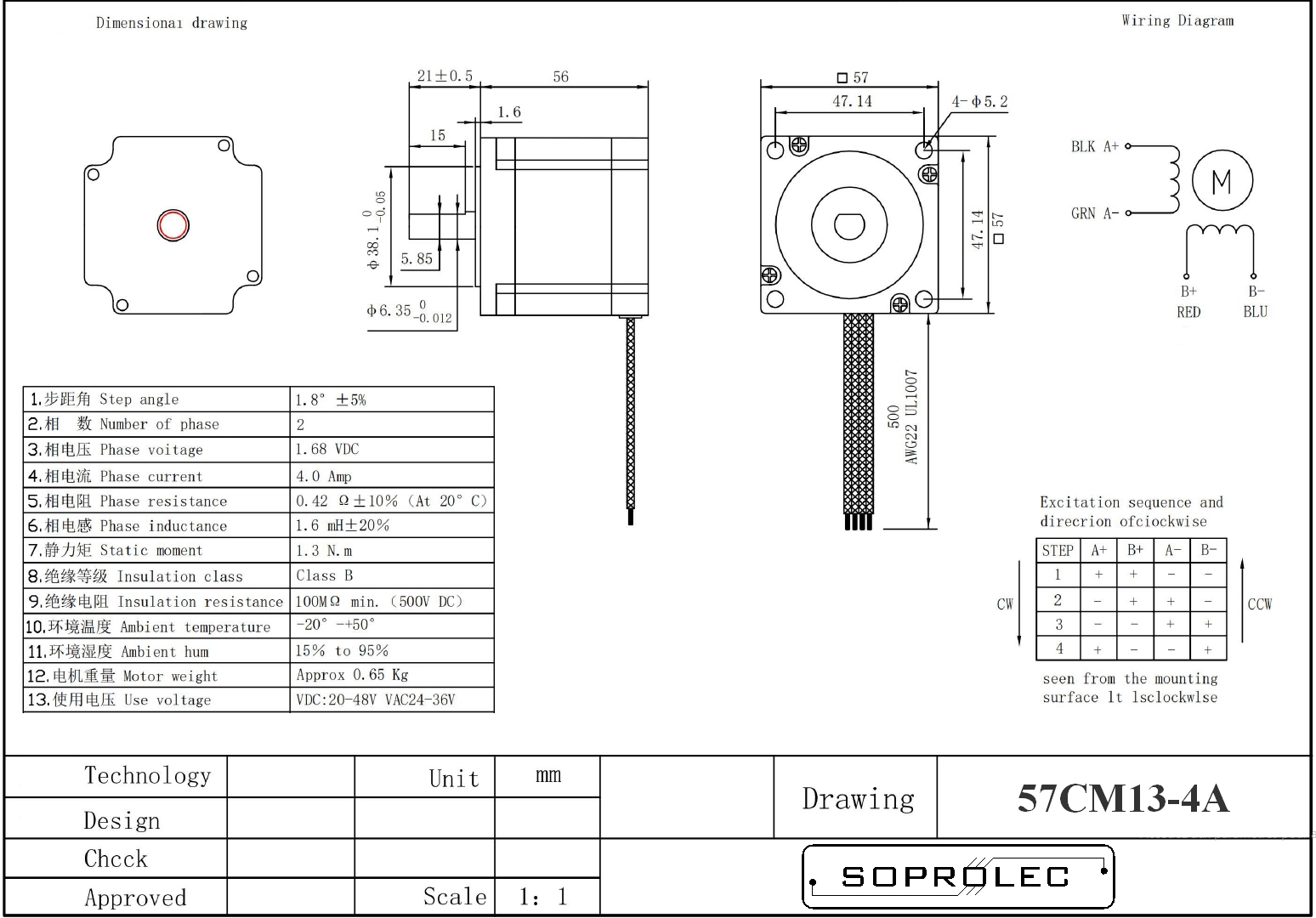

Datasheet 57CM13-4A

Référence interne: M57CM13-4A

Moteur pas à pas bipolaire NEMA 23 - 1.3Nm


Le 57CM13-4A est un moteur pas à pas 2 phases offrant un couple de maintien de 1.3 Nm.Il peut être utilisé dans de nombreuses applications industrielles en offrant d'excellentes performances telles que haute précision, faible échauffement et  faibles vibrations.


57CM13-4A
Taille: NEMA 23
Phases: 2
Angle des pas: 1.8°
Précision: ±0.9°
Longueur (corps):  55mm (2.17 inch)
Nombre de fils: 4
Couple de maintien: 1.3 N.m (185 oz-in)
Courant: 4 A/Phase
Tension: 1.68 V
Résistance: 0.42 Ω
Inductance: 1.6 mH
Inertie du rotor: 0.3 kg-cm2 (0.00425 oz-in-sec2 )
Diamètre de l'axe: 6.35 mm (0.25 inch)
Type d'arbre: simple
Poids: 0.7 kg (1.54 lb)
Classe d'isolation: B
Résistance d'isolation: Min 100 MΩ,500 VDC)
Température de fonctionnement: -10 - 50°C (14 - 122°F)
Échauffement (max): 80K
Jeu radial: Max 0.02 mm avec 450g de charge
Jeu axial: Max 0.08 mm avec 900g de charge




Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.


Spécifications

Marque Leadshine, SOPROLEC
Nema 23
Couple 1.3 Nm
Nombre de phases 2
Courant 4 A
Diamètre de l'arbre 6.35 mm
Résistance phase (Ohms) 0.42 Ohms
Inductance phase (mH) 1.6 mH
Angle des pas 1.8°
Inertie du rotor 0.3 kg/cm2
Longueur du corps 55 mm
Frein Sans
Poids 700 gr
