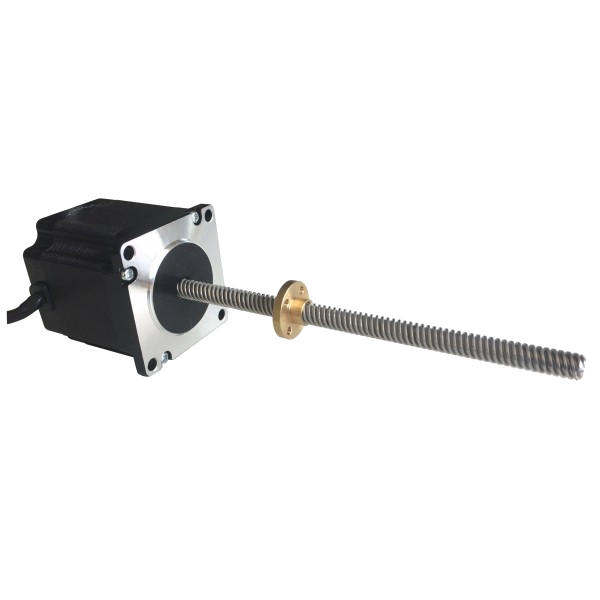

Le M23HSL0120-0808E-150 est un axe linéaire composé d'un moteur Nema 23 en côté et d'une vis de 150mm de longueur et de 8mm de diamètre au pas de 8mm.
La vis est solidaire du moteur, un écrou de fixation en laiton se déplace le long de la vis.
Caractéristiques électriques
| Référence | M23HSL0120-0808E-150 |
| Type de moteur | Axe linéaire Externe |
| Résolution angulaire | 1.8° |
| Couple de blocage | 1.2Nm |
| Courant phase | 2.0A |
| Résistance Phase | 3.6ohms |
| Tension recommandée | 24-36V |
| Inductance | 12mH±20%(1KHz) |
Caractéristiques mécaniques
| Flasque | 57 x 57mm |
| Longueur moteur | 56mm |
| Longueur de la vis | 150mm |
| Diamètre de la vis | Φ8mm |
| Pas | 8mm |
| Nombre de fils | 4 |
| Longueur des fils | 500mm |
| Poids | 710g |
Raccordement
| Couleur des fils | Blanc | Vert | Rouge | Bleu |
| Connecteur | A | C | B | D |
Accessoires
Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.
Spécifications
| Marque | SOPROLEC |
| Nema | 23 |
| Couple | 1.2 Nm |
| Nombre de phases | 2 |
| Courant | 3 A |
| Résistance phase (Ohms) | 3.6 Ohms |
| Inductance phase (mH) | 12 mH |
| Angle des pas | 1.8°, 1.8° |
| Longueur du corps | 56 mm |
| Longueur de la vis | 150 mm |
| Diamètre de la vis | 8 mm |
| Pas de vis | 8 mm |
| Poids | 710 gr |
