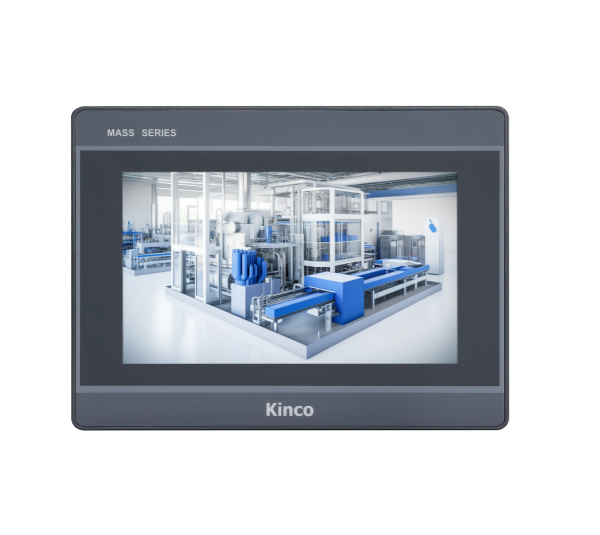

IHM Kinco écran 7" Ethernet - Serie M2

La nouvelle gamme MASS Series se distingue des précédentes essentiellement par :

- une consommation réduite

- une palette de couleurs accrue

- un nouvel outil de développement Kinco DTOOLS (gratuit)

- une connectivité Ethernet/Internet complète ( DHCP, NTP, FTP, VNC client et serveur , Mysql....)

L'appareil prend en charge la communication avec plus de 60 modèles d'automates différents, notamment Siemens S7-200, S7-1200/1500, S7-300/400, LOGO!, Modbus RTU/TCP (maître et esclave), Allen Bradley, Thinget, Mitsubishi FX, Beckhoff ADS, BACnet et bien d'autres.

Fiche technique :

• Ecran 7.0" TFT 16:9
• Résolution 1024x600 pixels
• Luminosité 450 cd/m2
• Processeur 32-bit RISC CPU 800MHz
• Mémoires 256MB NAND Flash Memory+128MB DDR3 Memory
• Extension mémoire 1 USB Host
• Ports COM COM0: rs232/rs485-2/rs485-4, COM2:rs232
• Ethernet 10/100 Base-T
• Port Imprimante USB/Port série
• Téléchargement programme 1 port USB Esclave/Port Série/Ethernet
• Ports d'extension Non
• Ecran Tactile 4-wire precision resistance network
• Touches de fonction Tactiles
• Sortie Audio Non
• Eclairage LED
• Couleur boîtier Noir
• Indice de protection IP65 (face avant)
• Puissance nominale 4.2W
• Tension nominale DC 24V
• Tension d'alimentation 10.8~28VDC
• Interruption alimentation max. inférieure à 3 ms
• Refroidissement Sans ventilateur
• Résistance d'isolement Supérieure à 50 mégohms à 500V DC
• Rigidité diélectrique 500VAC 1 minute
• Température de fonctionnement 0~50℃
• Température de stockage -10~90℃
• Taux d'humidité en fonctionnement 10~90% sans condensation
• Taux d'humidité de stockage 10~90% sans condensation
• Résistance aux chocs 10~25Hz (X,Y,Z direction, 2G, 30 minutes)
• Matière boitîer ABS
• USB Host 1 port
• Couleurs 16.7 millions
• Découpe (mm) 192x138
• Dimensions (mm) 204x150x37

Drivers de communication intégrés, pour les automates suivants:

ABB AC500 (serial + Ethernet), Allen Bradley (serial + Ethernet), BACnet (serial + Ethernet), Beckhoff Twincat ADS (Ethernet), Codesys V2 (Ethernet), Codesys V3 (Ethernet), Emerson RX3i (Ethernet), GE SNP (serial), IDEC MicroSmart (Ethernet only), IDEC MicroSmart (serial + Ethernet), Kinco PLC (serial + Ethernet), Mitsubishi FX (serial + Ethernet), Mitsubishi Q (serial + Ethernet), Modbus master and slave (serial + Ethernet), Omron (serial + Ethernet), Schneider (serial + Ethernet), Siemens LOGO! (Ethernet), Siemens S7-200 (serial + Ethernet), Siemens S7-300/400 (serial + Ethernet), Siemens S7-1200/1500 (Ethernet), Unitronics (serial + Ethernet), Xinje XC (serial), Xinje XD (serial + Ethernet), Xinje XD/XL (serial + Ethernet)

Version Wi-Fi et version 4G également disponibles sur commande. Nous consulter.
