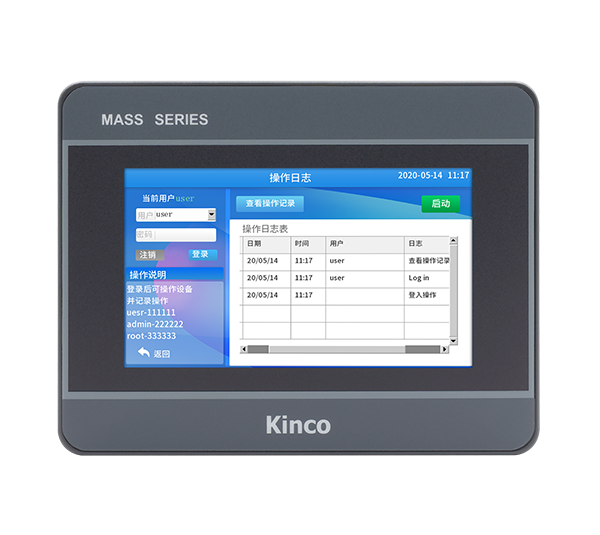

IHM Kinco écran 4.3" Ethernet - Serie M2
Ecran IHM 16.77M de couleurs
4.3" TFT - 800*480 pixel - Tactile ARM RISC 32Bit 800MHz
Contrast: 1200:1 , Luminosité: 500 cd/m2
256MB NAND Flash Memory+128MB DDR3 Memory
DB9 COM0:RS232/RS485/RS422; COM2:RS232
Ethernet. USB Host, USB pour programmation
DC10.8V～DC28V - 2W. ABS - Noir
Dimensions(mm) : 132mm×102mm×33mm
Découpe (mm) : 119mm*93mm
IP65 certification
Référence interne:
M2043HE
La nouvelle gamme MASS Series se distingue des précédentes essentiellement par :
- une consommation réduite
- une palette de couleurs accrue
- un nouvel outil de développement Kinco DTOOLS (gratuit)
- une connectivité Ethernet/Internet complète ( DHCP, NTP, FTP, VNC client et serveur , Mysql....)
L'appareil prend en charge la communication avec plus de 60 modèles d'automates différents, notamment Siemens S7-200, S7-1200/1500, S7-300/400, LOGO!, Modbus RTU/TCP (maître et esclave), Allen Bradley, Thinget, Mitsubishi FX, Beckhoff ADS, BACnet et bien d'autres :
ABB AC500 (serial + Ethernet) , Allen Bradley (serial + Ethernet) , BACnet (serial + Ethernet) , Beckhoff Twincat ADS (Ethernet) , Codesys V2 (Ethernet) , Codesys V3 (Ethernet) , Emerson RX3i (Ethernet) , GE SNP (serial) , IDEC MicroSmart (Ethernet only) , IDEC MicroSmart (serial + Ethernet) , Kinco PLC (serial + Ethernet) , Mitsubishi FX (serial + Ethernet) , Mitsubishi Q (serial + Ethernet) , Modbus master and slave (serial + Ethernet) , Omron (serial + Ethernet) , Schneider (serial + Ethernet) , Siemens LOGO! (Ethernet) , Siemens S7-200 (serial + Ethernet) , Siemens S7-300/400 (serial + Ethernet) , Siemens S7-1200/1500 (Ethernet) , Unitronics (serial + Ethernet) , Xinje XC (serial) , Xinje XD (serial + Ethernet) , Xinje XD/XL (serial + Ethernet)
Fiche technique :
- Ecran 4.3" TFT 16:9
- Résolution 800x480 pixels
- Luminosité 500 cd/m2
- Processeur 32-bit RISC CPU 800MHz
- Mémoires 256MB NAND Flash Memory+128MB DDR3 Memory
- Extension mémoire 1 USB Host
- Ports COM COM0: RS232/RS485-2/RS485-4, COM2:RS232
- Ethernet 10/100 Base-T
- Port Imprimante USB/Port série
- Téléchargement programme 1 port USB Esclave/Port Série/Ethernet
- Ports d'extension Non
- Ecran Tactile 4-wire precision resistance network
- Touches de fonction Tactiles
- Sortie Audio Non
- Eclairage LED
- Couleur boîtier Noir
- Indice de protection IP65 (face avant)
- Puissance nominale 2W
- Tension nominale DC 24V
- Tension d'alimentation 10.8~28VDC
- Interruption alimentation max. inférieure à 3 ms
- Refroidissement Sans ventilateur
- Résistance d'isolement Supérieure à 50 mégohms à 500V DC
- Rigidité diélectrique 500VAC 1 minute
- Température de fonctionnement 0~50℃
- Température de stockage -10~90℃
- Taux d'humidité en fonctionnement 10~90% sans condensation
- Taux d'humidité de stockage 10~90% sans condensation
- Résistance aux chocs 10~25Hz (X,Y,Z direction, 2G, 30 minutes)
- Matière boitîer ABS
- USB Host 1 port
- Couleurs 16.7 millions
- Découpe (mm) 119x93
- Dimensions (mm) 132x102x33
Drivers de communication intégrés, pour les automates suivants:
ABB AC500 (serial + Ethernet), Allen Bradley (serial + Ethernet), BACnet (serial + Ethernet), Beckhoff Twincat ADS (Ethernet), Codesys V2 (Ethernet), Codesys V3 (Ethernet), Emerson RX3i (Ethernet), GE SNP (serial), IDEC MicroSmart (Ethernet only), IDEC MicroSmart (serial + Ethernet), Kinco PLC (serial + Ethernet), Mitsubishi FX (serial + Ethernet), Mitsubishi Q (serial + Ethernet), Modbus master and slave (serial + Ethernet), Omron (serial + Ethernet), Schneider (serial + Ethernet), Siemens LOGO! (Ethernet), Siemens S7-200 (serial + Ethernet), Siemens S7-300/400 (serial + Ethernet), Siemens S7-1200/1500 (Ethernet), Unitronics (serial + Ethernet), Xinje XC (serial), Xinje XD (serial + Ethernet), Xinje XD/XL (serial + Ethernet)
Accessoires
Spécifications
| Marque | Kinco |
| Tension | 24 V |
| Taille de l'écran | 4.3 pouces |
| Interface / Bus | Modbus RTU / RS485, USB, Ethernet |
| Résolution d'affichage | 800x480 pixels |
