Axe linéaire Nema 17, Externe, pas de 2, 100 mm

Axe linéaire Moteur externe
Moteur : Nema 17 - 0.26Nm - 12V / 0.4A - 4 fils
Vis : diamètre 6.35mm - pas 2mm - longueur 100 mm
Ecrou POM

69,89 € HT 69.89 EUR 69,89 €

69,89 €

83,87 € 83,87 € TTC

  • Nema
  • Couple
  • Nombre de phases
  • Courant par phase
  • Angle des pas
  • Longueur de la vis
  • Diamètre de la vis
  • Pas de vis
  • Type de vis

Cette combinaison n'existe pas.

Téléchargements :

Courbe de couple M17HSL0026
Fichier 3D M17HSL0026-0602E-100.step
Datasheet M17HSL0026-0602E-100

Référence interne: M17HSL0026-0602E-100

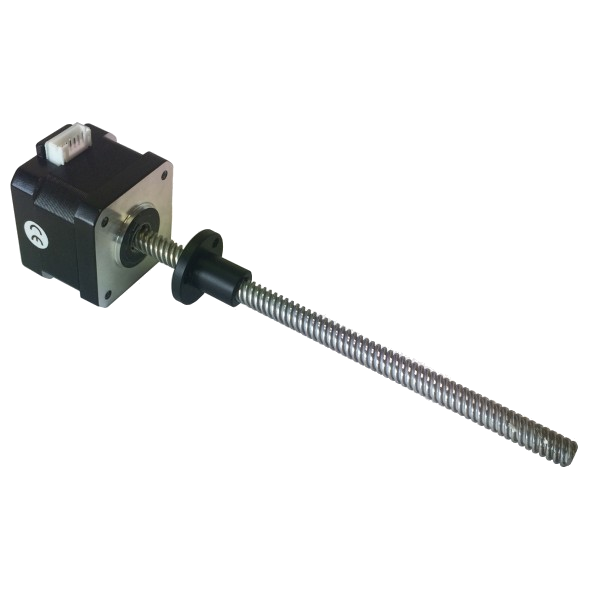

Le M17HSL0026-0602E-100 est un axe linéaire composé d'un moteur Nema 17 en côté et d'une vis de 100mm de longueur et de 6.35mm de diamètre au pas de 2mm.

La vis est solidaire du moteur, un écrou de fixation en POM  (PolyOxyMéthylène) se déplace le long de la vis.



Caractéristiques électriques

Référence  M17HSL0026-0602E-100
Type de moteur Axe linéaire Externe
Résolution angulaire 1.8°
Couple de blocage 26Ncm(36.8oz.in)
Courant phase 0.4A
Résistance Phase  30ohms
Tension recommandée 12V
Inductance 37mH±20%(1KHz)

Caractéristiques mécaniques

Flasque 42 x 42mm
Longueur moteur 34mm
Longueur de la vis 100mm
Diamètre de la vis Φ6.35mm
Pas 2mm
Nombre de fils 4
Longueur des fils 400mm
Poids 250g

Raccordement

Couleur des fils Rouge Marron Jaune Vert
Connecteur A C B D




Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.


Spécifications

Nema 17
Couple 0.26 Nm
Nombre de phases 2
Courant par phase 0.4 A
Angle des pas 1.8°
Longueur de la vis 100 mm
Diamètre de la vis 6.35 mm
Pas de vis 2 mm
Type de vis Non captive
