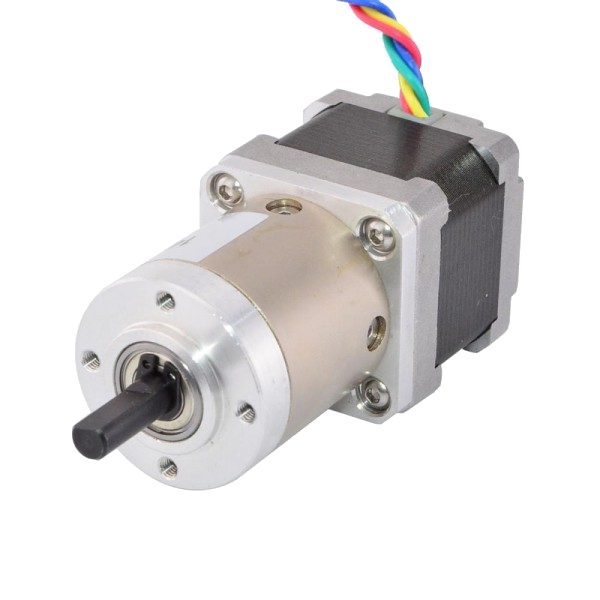

Moteur pas à pas Nema 14 avec réducteur 51 :1 – 5.2 Nm / 1A
Moteur pas à pas avec réducteur
Moteur :
1.8° / 0.14Nm
1A /3.2 ohms / 4.5mH
Arbre 5mm
Longueur du corps 34mm
Réducteur planétaire :
Rapport 50.9:1
Jeu <1°
Couple 4Nm (6Nm en pointe)
Longueur réducteur 43.6mm
Arbre D6mm, Longueur 18mm
Référence interne:
M14HS0018-R51:1
Moteur pas à pas bipolaire 5.2 Nm avec réducteur
Ce moteur pas à pas de haute
pécision est équipé d'un réducteur Planétaire de rapport
50.9:1, la
résolution atteint 0,35° par pas. C'est la solution idéale pour les
applications qui nécessitent des vitesses de rotation réduites et/ou un
couple important. Ref:
M14HS0018-R51 1
Caractéristiques électriques
| Référence | M14HS0015-R5 |
| Type de moteur | Pas à pas bipolaire |
| Résolution angulaire | 0.35° |
| Couple de blocage | 0.14 Nm |
| Courant phase | 1 A |
| Résistance Phase | 3.2 ohms |
| Tension recommandée | 12-24V |
| Inductance | 4.5 mH±20%(1KHz) |
Caractéristiques du réducteur
| Type de réducteur | Planétaire |
| Rapport de réduction |
50.9:1
|
| Rendement | 73% |
| Jeu angulaire | <=1° |
| Couple max. admissible | 4 Nm (283oz-in) |
| Moment couple admissible | 6Nm (849oz-in) |
| Charge axiale maximale | 50N |
| Charge radiale maximale | 100N |
Caractéristiques mécaniques
| Flasque | 35 x 35 mm |
| Longueur moteur | 34 mm |
| Longueur réducteur | 43.6 mm |
| Diamètre de l'arbre | Φ6 mm |
| Longueur de l'arbre | 18 mm |
| D-cut Length | 12 mm |
| Nombre de fils | 4 |
| Longueur des fils | 300 mm |
| Poids | 390g |
Accessoires
Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.
Spécifications
| Nema | 14 |
| Couple | 0.14 Nm |
| Nombre de phases | 2 |
| Courant | 1 A |
| Diamètre de l'arbre | 6 mm |
| Résistance phase (Ohms) | 3.2 Ohms |
| Inductance phase (mH) | 4.5 mH |
| Rapport réduction | 50.9:1 |
| Angle des pas | 0.35° |
| Longueur du corps | 77.6 mm |
| Frein | Sans frein |
| Poids | 400 g |
