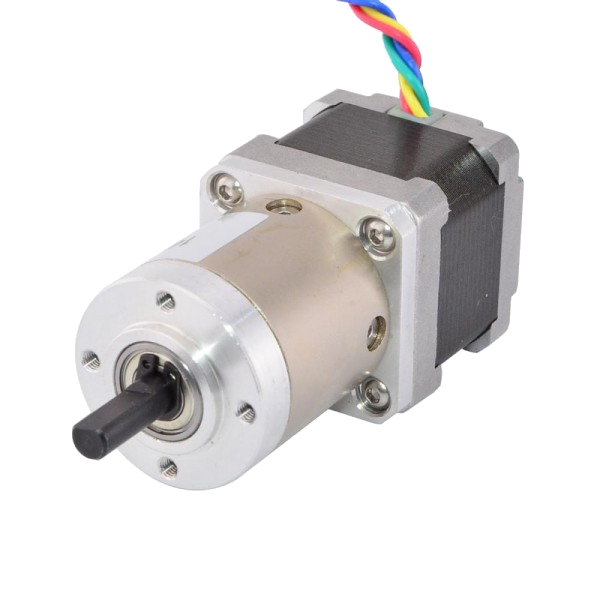

Moteur pas à pas Nema 14 avec réducteur 51 :1 – 4 Nm / 1A

Moteur pas à pas avec réducteur
Moteur :
1.8° / 0.14Nm
1A /3.2 ohms / 4.5mH
Arbre 5mm
Longueur du corps 34mm
Réducteur planétaire :
Rapport 50.9:1
Jeu <1°
Couple 4Nm (6Nm en pointe)
Longueur réducteur 43.6mm
Arbre D6mm, Longueur 18mm

65,70 € HT 65.7 EUR 65,70 €

65,70 €

78,84 € 78,84 € TTC

  • Nema
  • Couple
  • Nombre de phases
  • Courant
  • Diamètre de l'arbre
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Rapport réduction
  • Angle des pas
  • Longueur du corps
  • Frein
  • Poids

Cette combinaison n'existe pas.

En rupture de stock

Product Documents

Datasheet 14HS0018-R51:1

Référence interne: M14HS0018-R51:1


Moteur pas à pas bipolaire 0.84Nm avec réducteur

 Ce moteur pas à pas de haute pécision est équipé d'un réducteur Planétaire de rapport 5,18:1, la résolution atteint 0,35° par pas. C'est la solution idéale pour les applications qui nécessitent des vitesses de rotation réduites et/ou un couple important.  Ref: M14HS0018-R51 1



Caractéristiques électriques

Référence M14HS0015-R5
Type de moteur Pas à pas bipolaire
Résolution angulaire 0.35°
Couple de blocage 200 Ncm
Courant phase 1 A
Résistance Phase  3.2 ohms
Tension recommandée 12-24V
Inductance 4.5 mH±20%(1KHz)

Caractéristiques du réducteur

Type de réducteur Planétaire
Rapport de réduction 5.18:1
Rendement 90%
Jeu angulaire <=1°
Couple max. admissible 2 Nm (283oz-in)
Moment couple admissible 4 Nm (566oz-in)
Charge axiale maximale 50N
Charge radiale maximale 100N

Caractéristiques mécaniques

Flasque 35 x 35 mm
Longueur moteur 34 mm
Longueur réducteur 28.2 mm
Diamètre de l'arbre Φ6 mm
Longueur de l'arbre 18 mm
D-cut Length 12 mm
Nombre de fils 4
Longueur des fils 300 mm
Poids 290g

Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Nema 14
Couple 0.44 Nm
Nombre de phases 2
Courant 1 A
Diamètre de l'arbre 6 mm
Résistance phase (Ohms) 3.2 Ohms
Inductance phase (mH) 4.5 mH
Rapport réduction 50.9:1
Angle des pas 0.35°
Longueur du corps 77.6 mm
Frein Sans
Poids 400 g
