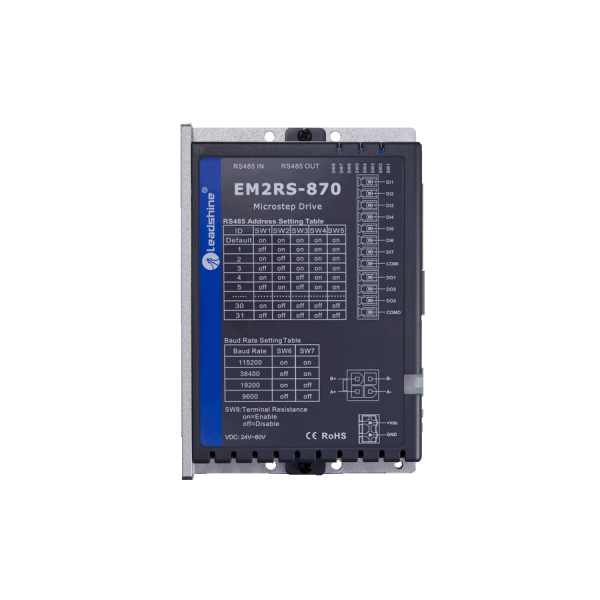

Driver pas à pas numérique Modbus RS485 80V / 7A

EM2RS-870 - Driver pour moteurs pas à pas.
- Contrôle Modbus RS485
- Alimentation de 20 à 80VDC. Courant de sortie de 0.5 à 7.0A.
- Modes Vitesse, Position, Homing
7 entrées numériques programmables ( Limit, Origin, Quick stop, Alarm reset, Enable, JOG or Position Table inputs)
3 sorties numériques (Alarm, Brake, Homing / Instruction / Path complete)

105,00 € HT 105.0 EUR 105,00 €

118,70 €

126,00 € 126,00 € TTC

  • Marque
  • Entrées
    • 7
  • Sorties
    • 3
  • Tension mini
  • Tension maxi
  • Courant maxi
  • Interface / Bus
  • Poids

Cette combinaison n'existe pas.

Téléchargements :

Using Modbus with Leadshine Drivers
Datasheet EM2RS
Manuel EM2RS
Manuel rapide Motion Studio

Référence interne: EM2RS-870

Caractéristiques
  • Prise en charge de la communication Modbus RTU à l'aide d'un bus RS485 isolé
  • Tension d'alimentation 20-80VDC, courant de sortie max 7A
  • HMI, PLC ou I/O externes pilotent le mouvement
  • 7 entrées programmables : limite, origine, arrêt rapide, réinitialisation d'alarme, Enable, JOG ou tableau de position
  • 3 sorties programmables : alarme, frein, prise d'origine / instruction / parcours terminé
  • Modes de fonctionnement : profil de vitesse, mode position, prise d'origine
  • Protections contre les surtensions, les surintensités, les erreurs de câblage moteur, etc...
  • Identifiant Modbus et vitesse de communication réglables par switches
  • Réglage du courant et de la résolution via le logiciel de paramétrage Motion Studio (interface RS232)
  • Petites dimensions (118x79.5x25.5mm)
  • Connecteurs débrochables


Introduction

La série EM2RS est une génération de driver pas à pas basée sur le protocole standard Modbus RTU, utilisant la communication RS485, qui permet de mettre en réseau jusqu'à 31 axes.
Leur fonction PR intégrée avec tableau de position à 16 segments (mode PR) peut dispenser de contrôleurs supplémentaires dans la plupart des applications point à point, afin d'améliorer considérablement la fiabilité du système et de réduire les coûts.


Applications

La série EM2RS prend également en charge la fonction d'apprentissage, les modes de fonctionnement en profl de position, profil de vitesse, et de prise d'origine. L' EM2RS-870 peut alimenter des moteurs pas à pas 2 phases aux formats NEMA 23, 24, et 34.


Spécifications électriques

(Tj=25℃)

Paramètres

EM2RS-870
Min.

Typique

 Max

Unité

Courant sortie

1.8

-

7A (4A RMS)

Amps

Tension (DC)

20

24-72

80

VDC

Courant signaux logiques

7

10

16

mA

Fréquence signaux d'entrées

0

-

10

Khz

Tension signaux d'entrées

12

-

24

VDC






Spécifications mécaniques (Unité: mm, 1 inch=25.4 mm)

Figure 1



Figure 2


Raccordement typique


Logiciel de paramétrage Leadshine Motion Studio V1.49 :


https://www.leadshine.com/upfiles/downloads/4f2e3904b60df00acb75d9cd2ae65491_1702632536136.zip

Le driver est livré avec un connecteur à sertir pour le raccordement au moteur.
Vous pouvez également utiliser un câble de la série CABLE-M-RZ sur lequel le connecteur est déjà monté.

Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Marque Leadshine
Entrées 7
Sorties 3
Tension mini 20 V
Tension maxi 80 V
Courant maxi 7 A
Interface / Bus Modbus RTU / RS485
Poids 280 gr
