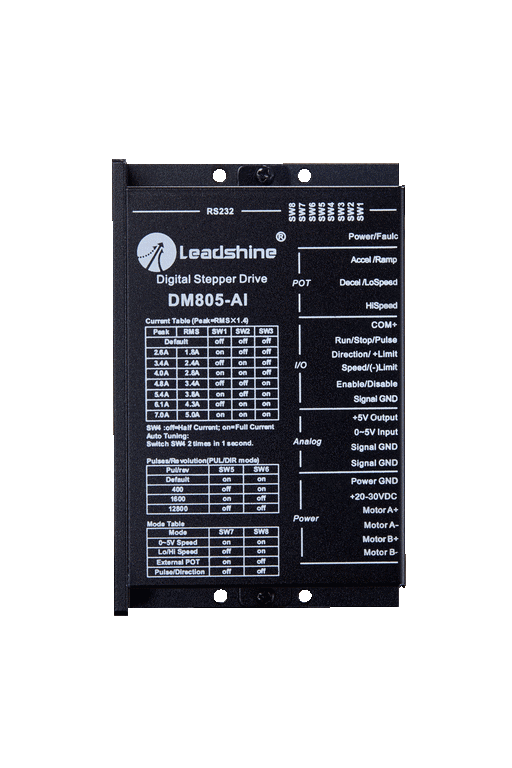

Driver pas à pas autonome Leadshine 80V – 5A

Driver numérique autonome 80V/5A
Différents modes de commande :
-Analogique 0 à 5V + Direction
-Analogique 0 à 2,5V / 2.5V à 5V
-Petite/Grande vitesse
-Pulses / Direction

119,00 € HT 119.0 EUR 119,00 €

119,00 €

142,80 € 142,80 € TTC

  • Marque
  • Axes
  • Tension mini
  • Tension maxi
  • Courant maxi
  • Réglage résolution
  • Paramétrable
  • Poids

Cette combinaison n'existe pas.

Téléchargements :

Exemple utilisation DM805 pour déplacement manuel limité par 2 fin de course
Protuner software DM805-AI
Manuel rapide DM805-AI
Datasheet DM805-AI
Installation DM805-AI
Manuel DM805-AI

Référence interne: DM805-AI

Driver micro pas disposant d'un générateur de profile vitesse intégré.

Ce driver est idéal pour les applications basiques de déplacement en mode vitesse.

Les fonctions des différentes entrées disponibles sur ce driver dépendent du mode de fonctionnement configuré.


L'utilisation typique de ce driver est de commander la rotation d'un moteur pas à pas à l'aide de commandes tout ou rien en provenance de commutateurs manuels ou des sorties d'un automate. Les potentiomètres intégrés permettent de régler les vitesses de rotation ainsi que l'accélération.

Spécifications électriques

Parameter

Min

Typical

Max

Unit

Tension alimentation

18

60

80

VDC

Fréq. maxi. pulses

0

-

200

kHz

Courant signaux logiques

7

10

16

mA

Résistance d'isolement

500

-

-



Contrôle de vitesse



Paramètres

Spécifications

Zone
Morte

Résolution

Min

Max

Analog Input

0-5V Speed Mode

0-5 V

10 mV

10 mV

0 Rev/s

25 ± 0.5 Rev/s

External POT Mode

20 mV

Accel / Decel / Ramp Potentiometer

0-25 turns

10 mV

10 mV

0.5 Rev/s2

250 ± 1 Rev/s2

LoSpeed Potentiometer

0-25 turns

10 mV

10 mV

0 Rev/s

5 ± 0.01 Rev/s

HiSpeed Potentiometer

0-25 turns

10 mV

10 mV

0 Rev/s

25 ± 0.5 Rev/s



Conditions de fonctionnement


Refroidissement

Naturel ou forcé

Operating Environment

Environment

Avoid dust, oil fog and corrosive gases

Storage Temperature

-20 °C - 65 °C (-4°F - 149 °F )

Ambient Temperature

0°C- 50 °C (32 °F- 122°F)

Humidity

40%RH - 90%RH

Operating Temperature (Heat Sink)

70 °C (158 °F) Max

Vibration

10-55Hz, 0.15mm/s

Storage Temperature

-20 °C- 65 °C (-4 °F- 149 °F )



Modes de fonctionnement :




Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Marque Leadshine
Axes 1 Axe
Tension mini 20 V
Tension maxi 80 V
Courant maxi 5 A
Réglage résolution DIP-switches
Paramétrable via câble RS232
Poids 280 gr
