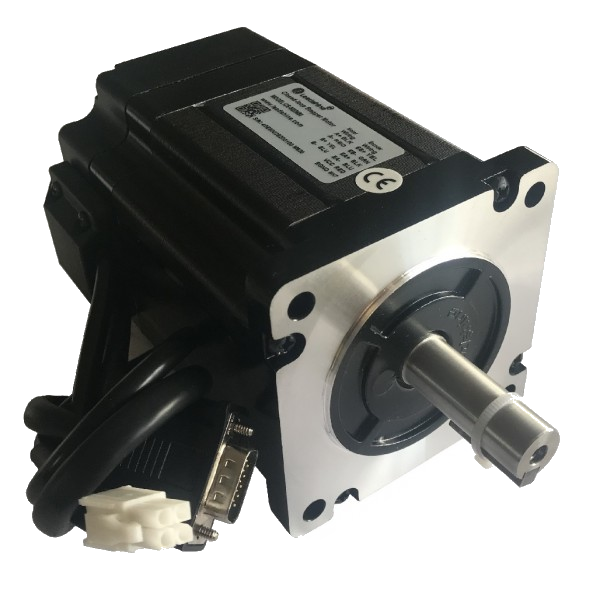

Servomoteur Hybride 8.0 Nm - Nema 34

Moteur hybride 8.0 Nm
- 6 A
- Nema 34
- 2 phases
- codeur 1000 pas (4000pulses)

172,00 € HT 172.0 EUR 172,00 €

172,00 €

206,40 € 206,40 € TTC

  • Marque
  • Marque
  • Nema
  • Couple
  • Nombre de phases
  • Diamètre de l'arbre
  • Courant par phase
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Inertie du rotor
  • Longueur du corps
  • Frein
  • Résolution codeur
  • Poids

Cette combinaison n'existe pas.

Téléchargements :

Datasheet CS-M23480

Référence interne: CS-M23480

Le CS-M23480 est un moteur pas à pas 2 phases offrant un couple de maintien de 8 Nm et équipé d'un encodeur différentiel de 1000 points (soit 4000 pulses/tour).

Il peut être utilisé dans de nombreuses applications industrielles en offrant d'excellentes performances telles que haute précision, faible échauffement et  faibles vibrations.

  • 2 phases, NEMA 34
  • longueur 126 mm (4.96 inch)
  • 6 A par phase
  • 8 N.m (1133 oz-in) couple de maintien
  • 14 mm (0.551 inch) diamètre d'arbre
CS-M23480
Taille: NEMA 34
Phases: 2
Angle des pas: 1.8°
Précision: ±0.9°
Longueur (corps): 126 mm (4.96 inch)
Nombre de fils: 4
Couple de maintien: 8 N.m (1133 oz-in)
Courant: 6 A/Phase
Résolution codeur: 1000 points(4000 pulses/tours)
Tension: 3.8 V
Résistance: 0.63 Ω
Inductance: 4 mH
Inertie du rotor: 2.5 kg-cm2 (0.00736 oz-in-sec2 )
Diamètre de l'axe: 14 mm (0.551 inch)
Type d'arbre: simple
Poids: 3.5 kg (7.71 lb)
Classe d'isolation: B
Résistance d'isolation: Min 100 MΩ,500 VDC)
Température de fonctionnement: -10 - 50°C (14 - 122°F)
Échauffement (max): 80K
Jeu radial: Max 0.02 mm avec 450g de charge
Jeu axial: Max 0.08 mm avec 900g de charge

Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Marque Leadshine, SOPROLEC
Nema 23
Couple 8.0 Nm
Nombre de phases 2
Diamètre de l'arbre 14 mm
Courant par phase 6 A
Résistance phase (Ohms) 0.63 Ohm
Inductance phase (mH) 2.4 mH
Angle des pas 1.8°
Inertie du rotor 2.5 kg/cm2
Longueur du corps 126 mm
Frein Sans frein
Résolution codeur 1000 points (4000 pulses/tours)
Poids 3.5 kg
