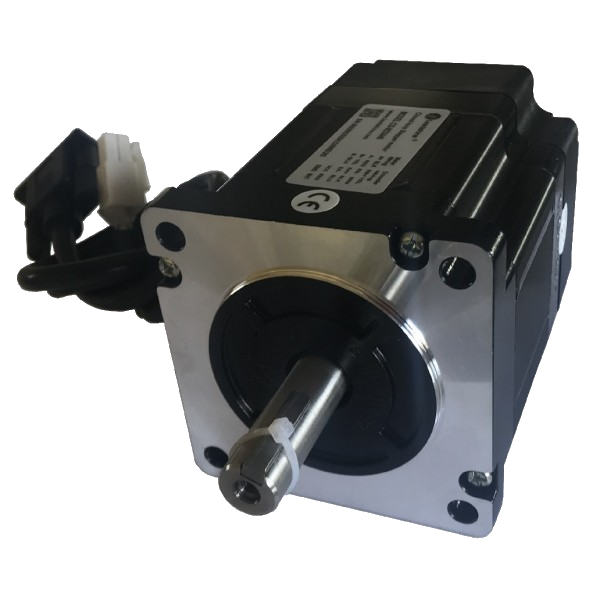

Le CS-M23445 est un moteur pas à pas 2 phases offrant un couple de maintien de 4.5 Nm et équipé d'un encodeur différentiel de 1000 points (soit 4000 pulses/tour).
Il peut être utilisé dans de nombreuses applications industrielles en offrant d'excellentes performances telles que haute précision, faible échauffement et faibles vibrations.
- 2 phases, NEMA 34
- longueur 109 mm (4.29 inch)
- 6 A par phase
- 4.5 N.m (648 oz-in) couple de maintien
- 14 mm (0.551 inch) diamètre d'arbre
| CS-M23445 | |
|---|---|
| Taille: | NEMA 34 |
| Phases: | 2 |
| Angle des pas: | 1.8° |
| Précision: | ±0.9° |
| Longueur (corps): | 109 mm (4.29 inch) |
| Nombre de fils: | 4 |
| Couple de maintien: | 4.5N.m (638 oz-in) |
| Courant: | 6 A/Phase |
| Résolution codeur: | 1000 points(4000 pulses/tours) |
| Tension: | 2.6 V |
| Résistance: | 0.43 Ω |
| Inductance: | 2.95 mH |
| Inertie du rotor: | 1.4 kg-cm2 (0.00736 oz-in-sec2 ) |
| Diamètre de l'axe: | 14 mm (0.551 inch) |
| Type d'arbre: | simple |
| Poids: | 2.7 kg (5.95 lb) |
| Classe d'isolation: | B |
| Résistance d'isolation: | Min 100 MΩ,500 VDC) |
| Température de fonctionnement: | -10 - 50°C (14 - 122°F) |
| Échauffement (max): | 80K |
| Jeu radial: | Max 0.02 mm avec 450g de charge |
| Jeu axial: | Max 0.08 mm avec 900g de charge |
Accessoires
Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.
Spécifications
| Marque | SOPROLEC, Leadshine |
| Nema | 34 |
| Couple | 4.5 Nm |
| Nombre de phases | 2 |
| Diamètre de l'arbre | 14 mm |
| Courant par phase | 6 A |
| Résistance phase (Ohms) | 2.6 Omhs |
| Inductance phase (mH) | 2.95 mH |
| Angle des pas | 1.8° |
| Inertie du rotor | 1.4 kg/cm2 |
| Longueur du corps | 109 mm |
| Frein | Sans frein |
| Résolution codeur | 1000 points (4000 pulses/tours) |
| Poids | 2.7 kg |
