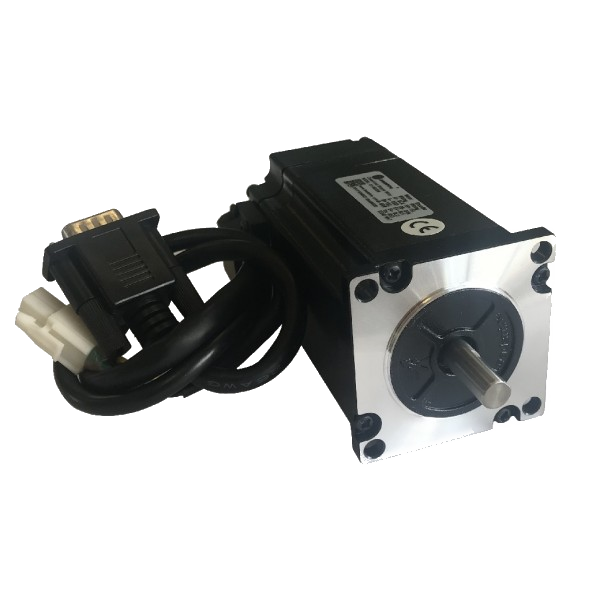

Le CS-M22326 est un moteur pas à pas 2 phases offrant un couple de maintien de 2.6 Nm et équipé d'un encodeur différentiel de 1000 points (soit 4000 pulses/tour).
Il peut être utilisé dans de nombreuses applications industrielles en offrant d'excellentes performances telles que haute précision, faible échauffement et faibles vibrations.
- 2 phases, NEMA 23
- longueur 104 mm (4.09 inch)
- 5 A par phase
- 2.6 N.m (369 oz-in) couple de maintien
- 8 mm (0.315 inch) diamètre de l'arbre
| CS-M22326 | |
|---|---|
| Taille: | NEMA 23 |
| Phases: | 2 |
| Angle des pas: | 1.8° |
| Précision: | ±0.9° |
| Longueur (corps): | 104 mm (4.09 inch) |
| Nombre de fils: | 4 |
| Couple de maintien: | 2.6N.m (369 oz-in) |
| Courant: | 5 A/Phase |
| Résolution codeur: | 1000 points(4000 pulses/tours) |
| Tension: | 2.2 V |
| Résistance: | 0.44 Ω |
| Inductance: | 2 mH |
| Inertie du rotor: | 0.52 kg-cm2 (0.00736 oz-in-sec2 ) |
| Diamètre de l'axe: | 8 mm (0.315 inch) |
| Type d'arbre: | simple |
| Poids: | 1.6 kg (3.52 lb) |
| Classe d'isolation: | B |
| Résistance d'isolation: | Min 100 MΩ,500 VDC) |
| Température de fonctionnement: | -10 - 50°C (14 - 122°F) |
| Échauffement (max): | 80K |
| Jeu radial: | Max 0.02 mm avec 450g de charge |
| Jeu axial: | Max 0.08 mm avec 900g de charge |
Accessoires
Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.
Spécifications
| Marque | SOPROLEC, Leadshine |
| Nema | 23 |
| Couple | 2.6 Nm |
| Nombre de phases | 2 |
| Diamètre de l'arbre | 8 mm |
| Courant par phase | 5 A |
| Résistance phase (Ohms) | 0.44 Ohm |
| Inductance phase (mH) | 2 mH |
| Angle des pas | 1.8° |
| Inertie du rotor | 0.52 kg/cm2 |
| Longueur du corps | 104 mm |
| Frein | Sans frein |
| Résolution codeur | 1000 points (4000 pulses/tours) |
| Poids | 1.6 kg |
