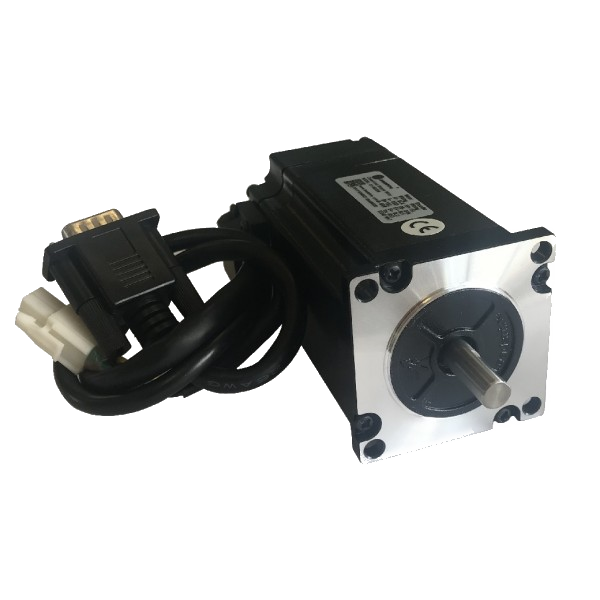

Servomoteur Hybride 2.6 Nm - Nema 23

Moteur hybride 2.6 Nm
- 5 A
- Nema 23
- 2 phases
- codeur 1000 pas (4000pulses)

107,00 € HT 107.0 EUR 107,00 €

107,00 €

128,40 € 128,40 € TTC

  • Marque
  • Marque
  • Nema
  • Couple
  • Nombre de phases
  • Diamètre de l'arbre
  • Courant par phase
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Inertie du rotor
  • Longueur du corps
  • Frein
  • Résolution codeur
  • Poids

Cette combinaison n'existe pas.

Téléchargements :

3D file
Datasheet CS-M22326

Référence interne: CS-M22326

Le CS-M22326 est un moteur pas à pas 2 phases offrant un couple de maintien de 2.6 Nm et équipé d'un encodeur différentiel de 1000 points (soit 4000 pulses/tour).

Il peut être utilisé dans de nombreuses applications industrielles en offrant d'excellentes performances telles que haute précision, faible échauffement et  faibles vibrations.

  • 2 phases, NEMA 23
  • longueur 104 mm (4.09 inch)
  • 5 A par phase
  • 2.6 N.m (369 oz-in) couple de maintien
  • 8 mm (0.315 inch) diamètre de l'arbre
CS-M22326
Taille: NEMA 23
Phases: 2
Angle des pas: 1.8°
Précision: ±0.9°
Longueur (corps): 104 mm (4.09 inch)
Nombre de fils: 4
Couple de maintien: 2.6N.m (369 oz-in)
Courant: 5 A/Phase
Résolution codeur: 1000 points(4000 pulses/tours)
Tension: 2.2 V
Résistance: 0.44 Ω
Inductance: 2 mH
Inertie du rotor: 0.52 kg-cm2 (0.00736 oz-in-sec2 )
Diamètre de l'axe: 8 mm (0.315 inch)
Type d'arbre: simple
Poids: 1.6 kg (3.52 lb)
Classe d'isolation: B
Résistance d'isolation: Min 100 MΩ,500 VDC)
Température de fonctionnement: -10 - 50°C (14 - 122°F)
Échauffement (max): 80K
Jeu radial: Max 0.02 mm avec 450g de charge
Jeu axial: Max 0.08 mm avec 900g de charge

Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Marque SOPROLEC, Leadshine
Nema 23
Couple 2.6 Nm
Nombre de phases 2
Diamètre de l'arbre 8 mm
Courant par phase 5 A
Résistance phase (Ohms) 0.44 Ohm
Inductance phase (mH) 2 mH
Angle des pas 1.8°
Inertie du rotor 0.52 kg/cm2
Longueur du corps 104 mm
Frein Sans frein
Résolution codeur 1000 points (4000 pulses/tours)
Poids 1.6 kg
