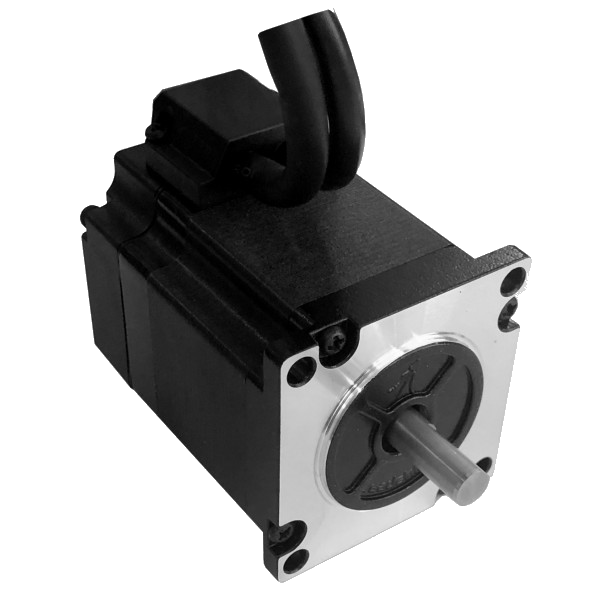

Servomoteur Hybride 1.3 Nm - Nema 23

Servo moteur Hybride 1.3 Nm - Nema 23
2 phases - 4A
Codeur 4000 points/tour
Arbre 8mm

88,17 € HT 88.17 EUR 88,17 €

88,17 €

105,80 € 105,80 € TTC

  • Marque
  • Marque
  • Nema
  • Couple
  • Nombre de phases
  • Diamètre de l'arbre
  • Courant par phase
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Inertie du rotor
  • Longueur du corps
  • Frein
  • Résolution codeur
  • Poids

Cette combinaison n'existe pas.

Téléchargements :

3D file
Datasheet CS-M22313

Référence interne: CS-M22313

Le CS-M22313 est un moteur pas à pas 2 phases offrant un couple de maintien de 2.6 Nm et équipé d'un encodeur différentiel de 1000 points (soit 4000 pulses/tour).

Il peut être utilisé dans de nombreuses applications industrielles en offrant d'excellentes performances telles que haute précision, faible échauffement et  faibles vibrations.



  • 2 phases, NEMA 23
  • longueur 75 mm (2.95 inch)
  • 4 A par phase
  • 1.3 N.m (185 oz-in) couple de maintien
  • 8 mm (0.315 inch) diamètre d'arbre



CS-M22313
Taille: NEMA 23
Phases: 2
Angle des pas: 1.8°
Précision: ±0.9°
Longueur (corps): 75 mm (2.95 inch)
Nombre de fils: 4
Couple de maintien: 1.3N.m (185 oz-in)
Courant: 4 A/Phase
Résolution codeur: 1000 points(4000 pulses/tours)
Tension: 1.7 V
Résistance: 0.42 Ω
Inductance: 1.6 mH
Inertie du rotor: 0.3 kg-cm2 (0.00425 oz-in-sec2 )
Diamètre de l'axe: 8 mm (0.315 inch)
Type d'arbre: simple
Poids: 0.9 kg (1.98 lb)
Classe d'isolation: B
Résistance d'isolation: Min 100 MΩ,500 VDC)
Température de fonctionnement: -10 - 50°C (14 - 122°F)
Échauffement (max): 80K
Jeu radial: Max 0.02 mm avec 450g de charge
Jeu axial: Max 0.08 mm avec 900g de charge


Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Marque Leadshine, SOPROLEC
Nema 23
Couple 1.3 Nm
Nombre de phases 2
Diamètre de l'arbre 8 mm
Courant par phase 0.4 A
Résistance phase (Ohms) 0.42 Ohms
Inductance phase (mH) 1.6 mH
Angle des pas 1.8°
Inertie du rotor 0.3 kg/cm2
Longueur du corps 75 mm
Frein Sans frein
Résolution codeur 1000 points (4000 pulses/tours)
Poids 900 gr
