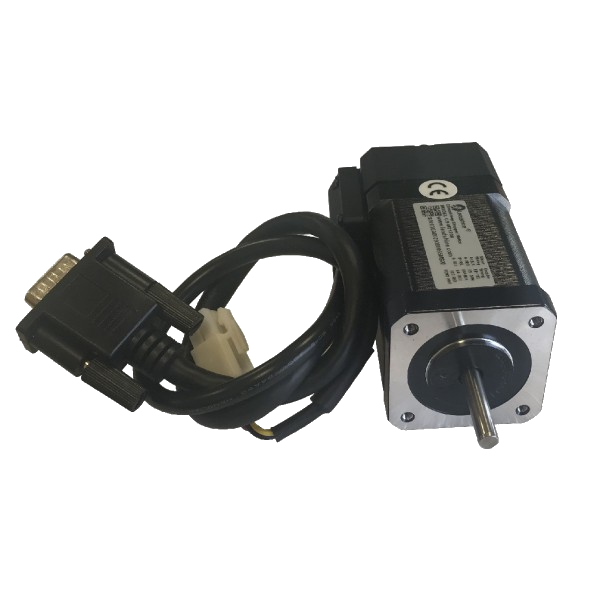

Servomoteur Hybride 0.8 Nm - Nema 17

Moteur hybride 0.8 Nm
- 2.5 A
- Nema 17
- 2 phases
- codeur 1000 pas (4000pulses)

61,00 € HT 61.0 EUR 61,00 €

61,00 €

73,20 € 73,20 € TTC

  • Marque
  • Marque
  • Nema
  • Couple
  • Nombre de phases
  • Diamètre de l'arbre
  • Courant par phase
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Inertie du rotor
  • Longueur du corps
  • Frein
  • Résolution codeur
  • Poids

Cette combinaison n'existe pas.

Téléchargements :

3D file
Datasheet CS-M21708

Référence interne: CS-M21708

Le CS-M21708 est un moteur pas à pas 2 phases offrant un couple de maintien de 0.8 Nm et équipé d'un encodeur différentiel de 1000 points (soit 4000 pulses/tour).

Il peut être utilisé dans de nombreuses applications industrielles en offrant d'excellentes performances telles que haute précision, faible échauffement et  faibles vibrations.

  • 2 phases, NEMA 17
  • longueur 83 mm (3.27 inch)
  • 2.5 A par phase
  • 0.8 N.m (114 oz-in) couple de maintien
  • 5 mm (0.197 inch) diamètre d'arbre



CS-M21708
Taille: NEMA 17
Phases: 2
Angle des pas: 1.8°
Précision: ±0.9°
Longueur (corps): 83 mm (3.27 inch)
Nombre de fils: 4
Couple de maintien: 0.8N.m (114 oz-in)
Courant: 2.5 A/Phase
Résolution codeur: 1000 points(4000 pulses/tours)
Tension: 2.5 V
Résistance: 1 Ω
Inductance: 2.4 mH
Inertie du rotor: 0.11 kg-cm2 (0.00156 oz-in-sec2 )
Diamètre de l'axe: 5 mm (0.197 inch)
Type d'arbre: simple
Poids: 0.75 kg (1.65 lb)
Classe d'isolation: B
Résistance d'isolation: Min 100 MΩ,500 VDC)
Température de fonctionnement: -10 - 50°C (14 - 122°F)
Échauffement (max): 80K
Jeu radial: Max 0.02 mm avec 450g de charge
Jeu axial: Max 0.08 mm avec 900g de charge




Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Marque Leadshine, SOPROLEC
Nema 17
Couple 0.8 Nm
Nombre de phases 2
Diamètre de l'arbre 5 mm
Courant par phase 2.5 A
Résistance phase (Ohms) 1.0 Ohm
Inductance phase (mH) 2.4 mH
Angle des pas 1.8°
Inertie du rotor 0.11 kg/cm2
Longueur du corps 83 mm
Frein Sans frein
Résolution codeur 1000 points (4000 pulses/tours)
Poids 750 gr
