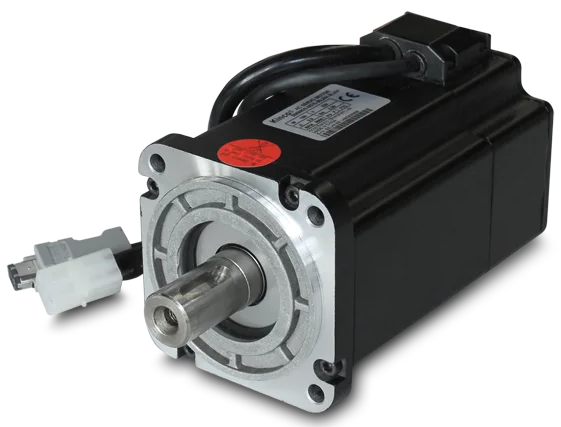

Servomoteur brushless AC Kinco 80mm – 750W - Série 3
Servomoteur brushless Kinco 750W / 3000rpm
Couple nominal 2.39 Nm, Maxi 7.17 Nm
Codeur incrémental (MAK), ou absolu multi-tours (KAK), ou monotour 20bit (JAK)
Connecteurs sur câbles (-GU et -KL-Y)
Diamètre de l'arbre : 19mm
| 750W brushless servomotor | Résolution du codeur | Poids (Kg) | Longueur L(mm) |
| SMC80S-0075-30MAK-3LSU | Incremental magnetoelectric encoder | 2.8 |
128.5 +-1.5
|
| SMC80S-0075-30JAK-3LSU | 20bit single turn encoder | 2.8 | 128.5 +-1.5 |
| SMC80S-0075-30KAK-3LKU | Multiturn absolute encoder | 2.8 | 139 +-1.5 |
| Flasque (mm) | 80 |
| Diamètre arbre (mm) | 19 |
| Tension bus continu (V) | 300 |
| Performances en fonctionnement continu | Puissance nominale 750 W |
| Couple nominal (Nm) | 2.39 |
| Vitesse nominale (Rpm) | 3000 |
| Intensité nominale (A) | 3.8 |
| Couple maximum (Nm) | 7.17 |
| Intensité maximale (A) | 11.4 |
| Couple à l'arrêt (Nm) | 2.63 |
| Intensité à l'arrêt (A) | 4.2 |
| Résistance enroulement (ohm) | 2.1 |
| Inductance enroulement (mH) | 10.5 |
| Constante de temps électrique (ms) | 5 |
| Constante de temps mécanique (ms) | 0.9 |
| Constante Tension inverse (V/krpm) | 40 |
| Couple constant (Nm/A) | 0.662 |
| Moment d'inertie du moteur (Kg.cm2) | 1.087 |
| Couple de maintien du frein | 3.2 |
| Nombre de paires de pôles | 3 |
| Tension transitoire maximale du/dt (KV/us) | 8 |
| Classe d’isolation | F |
| Force radiale maximale (N) | 335 |
| Force axiale maximale (N) | 167.5 |
| Refroidissement | Complètement fermé, non refroidi |
| Indice de protection | IP65 pour le corps de moteur, IP54 pour les axes |
| Conditions environnementale de fonctionnement |
-20°C ~ 40°C (non-freezing)
|
| Humidité | Below 90% RH (non-condensing) |
| Tenir éloigné des gaz actifs et combustible, des projections d'huile et de la poussière | |
| Altitude | Altitude maximale 4000m |
Accessoires
Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.
Spécifications
| Type de codeur | Codeur 20 bits monotour ou Codeur incrémental ou Codeur absolu multi-tours |
| Marque | Kinco |
| Couple | 2.39 Nm (7.17 Nm en pointe) |
| Puissance | 750 W |
| Tension | 230 VAC |
| Frein | Sans frein |
| Taille du carré | 80 mm |
