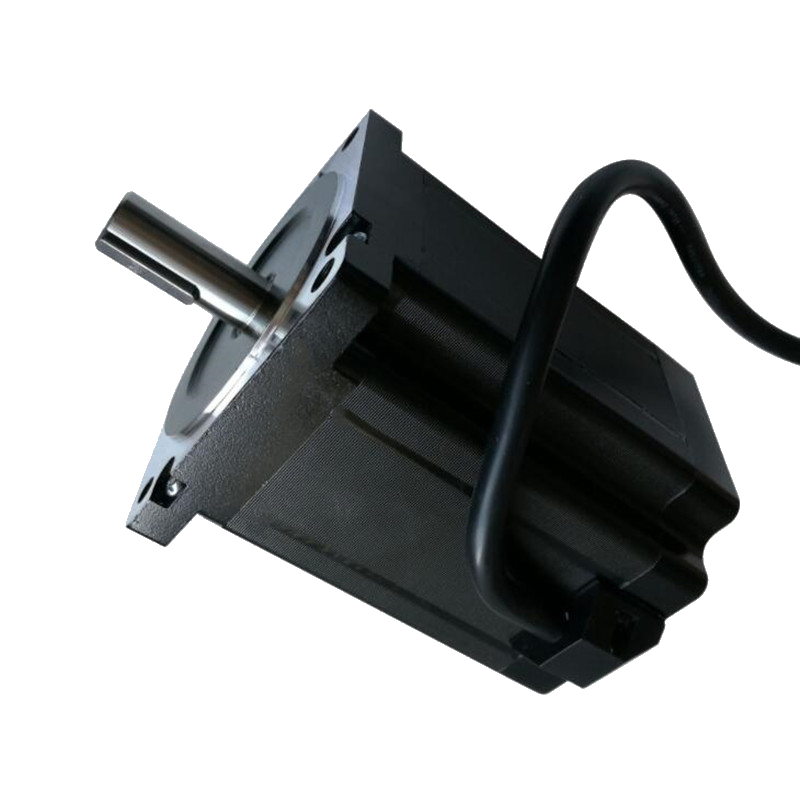

Moteur pas à pas 8.5 Nm - Nema 34

4 fils - 2 phases
Angle de pas: 1.8 deg
Courant/phase: 6.0 A
Diamètre de l'arbre : 14mm avec clavette
Longueur de l'arbre: 32mm
Résistance/phase: 0.70 ohms
Inductance: 5.8 mH
Poids 3.8 kg

112,00 € HT 112.0 EUR 112,00 €

112,00 €

134,40 € 134,40 € TTC

  • Nema
  • Couple
  • Nombre de phases
  • Courant
  • Diamètre de l'arbre
  • Longueur de l'arbre
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Longueur du corps
  • Frein
  • Poids

Cette combinaison n'existe pas.

Téléchargements :

3D.STEP
Courbe de couple 86HS85S
Datasheet 86HS85S

Référence interne: M86HS85S

Moteur pas à pas bipolaire 8.5Nm
Le moteurs pas à pas 86HS85S fait partie d'une gamme de moteurs conçus pour des applications hautes performances.  La qualité du produit est assurée par un contrôle qualité certifié ISO9001-2000.

Résolution angulaire 1.8°
Précision de positionnement des pas +5%(Pas entier, sans charge)
Température maximum 80°CMax
Température ambiante d'utilisation -20°C -- +50°C
Résistance d'isolement 100MΩmin.500VDC
Rigidité diélectrique 500VAC durant une minute
Diamètre arbre 14mm + Clavette
Longueur arbre 32mm
Jeu radial de l'arbre 0.06 Max.(sous charge de 450g)
Jeu axial de l'arbre 0.08 max.(sous charge de 450g)
Nombre de fils
4 fils



Modèle

Raccordement

Couple de
blocage
Nm (Oz-in)

Courant Phase  (A)

Résistance phase (Ohm)

Inductance phase (mH)

Poids Kg

86HS85S

Bipolaire

8.5
(1200)

6.0

0.51±10%

5.10±20%

3.7




Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Nema 34
Couple 8.5 Nm
Nombre de phases 2
Courant 6 A
Diamètre de l'arbre 14 mm
Longueur de l'arbre 32 mm
Résistance phase (Ohms) 0.51 Ohm
Inductance phase (mH) 5.1 mH
Angle des pas 1.8°
Longueur du corps 114 mm
Frein Sans frein
Poids 3.7 kg
